CYPETHERM HE Plus es una aplicaci√≥n gratuita concebida para la justificaci√≥n normativa del¬†CTE DB HE1 Limitaci√≥n de la demanda energ√©tica, del¬†CTE DB HE0 Limitaci√≥n del consumo energ√©tico¬†y para el¬†c√°lculo de la certificaci√≥n de la eficiencia energ√©tica¬†mediante un modelo del edificio para simulaci√≥n energ√©tica calculado con EnergyPlus‚ĄĘ.

Desde el 5 de julio de 2018, CYPETHERM HE Plus es una herramienta reconocida por el Ministerio para la Transición Ecológica y por el Ministerio de Fomento que permite obtener la certificación de eficiencia energética de un edificio, tanto en su fase de proyecto como del edificio terminado.

La descarga de CYPETHERM HE Plus se realiza desde la p√°gina Web¬†Procedimientos para la certificaci√≥n de edificios del Ministerio para la Transici√≥n Ecol√≥gica ‚Äď Gobierno de Espa√Īa; o desde la plataforma Web¬†BIMserver.center.

Esta aplicación está integrada en el flujo de trabajo Open BIM a través del estándar IFC.

Documento reconocido para la certificación de eficiencia energética

Desde el 5 de julio de 2018, CYPETHERM HE Plus es una¬†herramienta inform√°tica reconocida por el Ministerio para la Transici√≥n Ecol√≥gica y por el Ministerio de Fomento¬†para obtener la certificaci√≥n de eficiencia energ√©tica de un edificio, tanto en su fase de proyecto como del edificio terminado. Por tanto, a partir de la fecha indicada ser√° admitido por los Registros de las Comunidades Aut√≥nomas el certificado de eficiencia energ√©tica realizado con la √ļltima versi√≥n actualizada de CYPETHERM HE Plus.

CYPETHERM HE Plus es un¬†software gratuito. Su descarga se realiza desde la p√°gina¬†Procedimientos para la certificaci√≥n de edificios del Ministerio para la Transici√≥n Ecol√≥gica ‚Äď Gobierno de Espa√Īa; o desde la plataforma Web¬†BIMserver.center.

Descripción del programa

CYPETHERM HE Plus ofrece la posibilidad de justificar el cumplimiento del CTE DB HE1 Limitación de la demanda energética para cualquier tipo de proyecto, además de la justificación del CTE DB HE0 Limitación del consumo energético para proyectos de tipo residencial o similar.

Además, calcula la certificación de la eficiencia energética y, en consecuencia, la justificación del CTE DB HE0 Limitación del consumo energético para proyectos de tipo distinto al residencial.

Para ello y de acuerdo a lo establecido en el CTE DB HE y en el documento reconocido ¬ęCondiciones t√©cnicas de los procedimientos para la evaluaci√≥n de la eficiencia energ√©tica de los edificios¬Ľ realiza una simulaci√≥n anual por intervalos horarios de un modelo zonal del edificio con el motor de c√°lculo de referencia EnergyPlus‚ĄĘ (uno de los motores de c√°lculo din√°mico m√°s potentes, utilizados y reconocidos de la actualidad), en la que, hora a hora, se realiza el c√°lculo de la distribuci√≥n de las demandas energ√©ticas a satisfacer en cada zona del modelo t√©rmico, determinando, para cada equipo t√©cnico, su punto de trabajo, la energ√≠a √ļtil aportada, la energ√≠a final consumida, y la energ√≠a primaria equivalente, desglosando el consumo energ√©tico por sistema de aporte y vector energ√©tico utilizado.

Metodología de cálculo y normativa

La metodolog√≠a de c√°lculo utilizada por el programa cumple con los requisitos impuestos en el cap√≠tulo 5 de CTE DB HE 1, en el cap√≠tulo 5 de CTE DB HE 0 y en el documento reconocido ¬ęCondiciones t√©cnicas de los procedimientos para la evaluaci√≥n de la eficiencia energ√©tica de los edificios¬Ľ.

Entorno de trabajo

El entorno de ¬ęCYPETHERM HE Plus¬Ľ est√° dividido en tres secciones identificadas por las pesta√Īas situadas en la parte superior: Edificio, Planos de planta y Verificaci√≥n normativa:

EdificioCYPETHERM HE PLUS

En esta sección se definen los parámetros generales, datos del emplazamiento y el modelo del edificio, en un esquema en árbol formado por tres ramas principales:

  • Biblioteca
    En la biblioteca se introducen todos los tipos de recinto y de elementos constructivos de la obra (cerramientos, particiones, acristalamientos, puertas y puentes térmicos lineales).
  • Zonas
    En cada zona se introducen los recintos que la componen mediante la definición de los muros (fachadas, medianeras, tabiques y muros de sótano), forjados (soleras, forjados interiores, voladizos y cubiertas) y puentes térmicos lineales.
  • Sistemas
    Se definen los sistemas del edificio para calefacción, ACS y refrigeración, permitiendo elegir entre un amplio abanico de sistemas habitualmente utilizados en edificación.

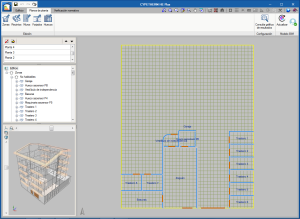

Planos de plantaCYPETHERM HE PLUS

Si la obra ha sido creada a partir de ficheros BIM esta sección contiene los planos de cada planta con los elementos constructivos correspondientes. Desde aquí también es posible editar las características de los elementos constructivos.

Si por el contrario, la obra ha sido introducida manualmente, esta secci√≥n se encuentra vac√≠a siendo el usuario el encargado de dise√Īar las plantas del edificio indicando los recintos y los elementos constructivos que lo forman, para poder as√≠ imprimir los planos de la obra.

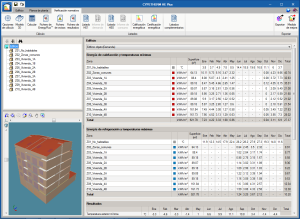

Verificación normativaCYPETHERM HE PLUS

En esta sección se lanza la simulación del modelo energético del edificio y se obtienen los listados con los resultados de la misma. Además, se permite visualizar los ficheros de entrada del motor de cálculo y los resultados obtenidos por el mismo.

Características y salida de resultados

En los subapartados siguientes se detallan las principales características de CYPETHERM HE Plus.

Datos predefinidos y bibliotecasCYPETHERM HE PLUS

Entre los datos predefinidos que el programa lleva implementados se incluyen:

  • Zonificaci√≥n Clim√°tica
    Datos clim√°ticos de todos los municipios del territorio espa√Īol, incluyendo los necesarios para la simulaci√≥n energ√©tica y el c√°lculo de condensaciones.
  • Perfiles de uso
    Perfiles de uso normalizados y temperaturas de consigna definidos en el Apéndice C del CTE DB HE1.
  • Materiales
    Materiales de la biblioteca incorporada en la Herramienta Unificada LIDER-CALENER.
  • Puentes t√©rmicos
    Atlas de puentes térmicos del documento de apoyo DA DB HE 3.

Resultados de c√°lculo

Entre los resultados de c√°lculo ofrecidos por el programa cabe destacar:

  • Listado HE1
    Justificación del cumplimiento de la exigencia básica HE 1: Limitación de demanda energética, con resultados detallados por zona térmica de las diferentes contribuciones energéticas.
  • Listado HE0
    Justificación del cumplimiento de la exigencia básica HE 0: Limitación del consumo energético, con detalle de los resultados por zona térmica y vector energético.
  • Calificaci√≥n energ√©tica
    En esta ficha se muestra la calificación energética obtenida por el edificio y todas las calificaciones parciales tanto para emisiones, consumo de energía primaria no renovable y demanda energética.
  • Certificaci√≥n energ√©tica
    A través de esta opción se genera el certificado de eficiencia energética, que puede ser obtenido como documento o como su versión en formato electrónico (XML).

CYPETHERM HE PLUS. Justificación del cumplimiento de la exigencia básica HE 1 CYPETHERM HE PLUS. Justificación del cumplimiento de la exigencia básica HE 0 CYPETHERM HE PLUS. Certificación energética

Listados y c√°lculos complementarios

Como complemento, CYPETHERM HE Plus ofrece una serie de capacidades adicionales que permiten ampliar los resultados obtenidos por el programa:CYPETHERM HE PLUS

  • Limitaci√≥n de descompensaciones
    Capacidad adicional y opcional, que permite comprobar el apartado 2.2.1.2 Limitación de descompensaciones en edificios de uso residencial privado del CTE DB HE 1.
  • Limitaci√≥n de condensaciones
    Capacidad adicional y opcional, que permite comprobar el apartado 2.2.3 Limitaci√≥n de condensaciones del CTE DB HE 1. En este caso, se integra el c√°lculo realizado por el programa CYPETHERM HYGRO en cada soluci√≥n constructiva de la envolvente t√©rmica del edificio, comprobando la existencia de condensaciones superficiales e intersticiales seg√ļn ISO¬†13788.

    CYPETHERM HE PLUS

  • Descripci√≥n de materiales y elementos constructivos
    En este listado se muestran los distintos elementos presentes en la obra junto con sus materiales, cantidades, coeficientes de transmisión, etc. Se especifican el sistema envolvente (cerramientos exteriores, suelos, cubiertas y huecos) y el sistema de compartimentación (particiones verticales y forjados entre pisos).

Puentes térmicos lineales

El programa ofrece una potente herramienta de gesti√≥n de aristas para los edificios procedentes de modelos BIM, detectando todos los puentes t√©rmicos y proponiendo valores de transmitancia t√©rmica lineal para cada uno de ellos a partir del Atlas de puentes t√©rmicos del documento de apoyo DA DB-HE / 3 y/o del c√°lculo por an√°lisis num√©rico seg√ļn ISO 10211, integrando as√≠ el c√°lculo realizado por el programa CYPETHERM BRIDGES.

CYPETHERM HE PLUS

Inclusión en el flujo de trabajo Open BIM

CYPETHERM HE Plus es una aplicación integrada en el flujo de trabajo Open BIM. En este sentido, permite la importación de modelos geométricos BIM generados por software como IFC Builder, así como otros ficheros de información IFC, entre los que se incluyen:

  • Los generados por CYPELUX y CYPELUX CTE con informaci√≥n referente a la potencia instalada de iluminaci√≥n y a la eficiencia energ√©tica de las instalaciones de iluminaci√≥n, necesaria para el c√°lculo de edificios de uso distinto al residencial.
  • Los generados por CYPETHERM HVAC, con la definici√≥n de los sistemas de climatizaci√≥n VRF, aerotermia, multisplit y split 1√ó1.
  • Los generados por CYPECAD MEP ¬†con informaci√≥n referente al edificio y a los sistemas de climatizaci√≥n utilizados, obteniendo una exportaci√≥n equivalente a la realizada a la Herramienta Unificada.Flujo de trabajo Open BIM. Exportaci√≥n desde CYPECAD MEP a CYPETHERM HE Plus v√≠a IFC

    CYPECAD MEP puede incluir en el fichero IFC que se genera desde la solapa ¬ęEstudio t√©rmico¬Ľ (men√ļ Archivo > Exportar > Exportaci√≥n en formato IFC) las caracter√≠sticas t√©rmicas de las soluciones constructivas y la zonificaci√≥n t√©rmica del edificio para ser analizados en CYPETHERM HE Plus. Adem√°s, si el proceso se realiza desde la pesta√Īa ‚ÄúClimatizaci√≥n‚ÄĚ, la exportaci√≥n tambi√©n incluir√≠a los sistemas de climatizaci√≥n definidos. Desde cualquiera de las dos solapas de CYPECAD MEP, en el panel ¬ęExportaci√≥n en formato IFC¬Ľ se ha incluido la opci√≥n ¬ęCon datos para la exportaci√≥n a CYPETHERM HE Plus¬Ľ. Tambi√©n es necesario que la obra se vincule a un proyecto BIM en la plataforma ¬ęBIMserver.center¬Ľ mediante la activaci√≥n de la opci√≥n ¬ęVincularse a un proyecto BIM¬Ľ que se encuentra en el mismo panel.

    Flujo de trabajo Open BIM. Exportación desde CYPECAD MEP a CYPETHERM HE Plus vía IFCDe este modo, al crear una obra en CYPETHERM HE Plus y vincularse al mismo proyecto BIM, el programa importará los datos definidos en CYPECAD MEP, evitando que el usuario tenga que definir de nuevo los datos ya introducidos en CYPECAD MEP.

    En CYPETHERM HE Plus, durante el proceso de conexión a un modelo BIM, el programa identifica a los proyectos BIM con información referente a CYPETHERM HE Plus e informa al usuario del modo que se muestra en la pantalla.

Licencia de uso

CYPETHERM HE Plus y todas sus prestaciones no requieren de ning√ļn permiso especial en la licencia de uso de los programas de CYPE.¬†Es un software gratuito. Su descarga se realiza desde la p√°gina Web¬†Procedimientos para la certificaci√≥n de edificios del Ministerio para la Transici√≥n Ecol√≥gica ‚Äď Gobierno de Espa√Īa; o desde la plataforma Web¬†BIMserver.center.
