Open BIM Layout

Open BIM Layout es una herramienta gratuita cuyo principal objetivo es la generación de vistas y la acotación y maquetación de planos a través de modelos BIM (plantas, alzados, secciones y perspectivas axonométricas).

¬ęOpen BIM Layout¬Ľ es una aplicaci√≥n gratuita concebida para la composici√≥n de planos con vistas y secciones creadas a partir de modelos BIM.

¬ęOpen BIM Layout¬Ľ est√° integrado en el flujo de trabajo¬†Open BIM a trav√©s de la plataforma¬†BIMserver.center.

open bim layout 12Descripción

¬ęOpen BIM Layout¬Ľ es una herramienta inform√°tica gratuita cuyo principal objetivo es generaci√≥n de vistas, y acotaci√≥n y maquetaci√≥n de planos a trav√©s de modelos BIM (plantas, alzados, secciones y perspectivas axonom√©tricas). El programa est√° integrado en el flujo de trabajo Open BIM, lo que le permite importar los modelos de un proyecto alojado en la plataforma BIMserver.center y formar parte del flujo de trabajo colaborativo, multidisciplinar y multiusuario que proporciona la tecnolog√≠a Open BIM.

Los planos generados con el programa pueden ser visualizados en la plataforma BIMserver.center por los participantes autorizados del proyecto BIM (concretamente en la secci√≥n ¬ęArchivos¬Ľ del proyecto). Esto que permite acceder a toda la informaci√≥n desde cualquier dispositivo y en cualquier momento.

Principales funcionalidades del programa

Para empezar a trabajar con Open BIM Layout es importante conocer las siguientes funcionalidades del programa:

open bim layout ico duplicar hoja

L√°minas

Permite crear l√°minas donde montar nuestro proyecto.

open bim layout ico asignar a capa

Capas

Permite organizar los elementos del programa.

open bim layout ico cargar plantilla

Plantillas

Permite cargar plantillas generadas por el usuario o de ejemplo.

open bim layout ico poligono

Elementos de Dibujo

Permite a√Īadir l√≠neas, arcos, cotas o tablas entre otros elementos.

open bim layout ico estilos

Estilos

Permite asignar valores de visualización e impresión a líneas, textos, cotas y rellenos.

open bim layout ico modelo 3d

Escena 3D

Permite insertar una vista de nuestro proyecto almacenado en BIMserver.center.

Etiquetas

Permite extraer información de los elementos de la escena 3D.

open bim layout ico contenido de archivo

Insertar ficheros

Permite insertar imágenes y archivos CAD y gestionar los colores, estilos y grosores de línea de sus capas.

open bim layout ico crear objeto

Símbolos de usuario

Permite guardar y cargar símbolos creados por el usuario.

open bim layout ico sustituir palabras

Sustitución de textos

Permite sustituir palabras clave por datos concretos del proyecto.

open bim layout ico imprimir

Imprimir

Permite imprimir las láminas en PDF y a través de dispositivos de impresora.

Cómo crear mis planos con Open BIM Layout

Trabajar en el espacio del papel crear laminas y cargar plantillasTrabajar en el espacio del papel: crear l√°minas y cargar plantillas

Open BIM Layout es una herramienta para montar los planos de su proyecto, por ello la interfaz del programa est√° orientada al trabajo sobre ¬ęL√°minas¬Ľ.

Para comenzar a trabajar en Open BIM Layout lo primero que tenemos que hacer es crear una ¬ęnueva l√°mina¬Ľ eligiendo el tama√Īo est√°ndar de papel en el que queramos representar nuestro plano.

Podemos darle un nombre a la l√°mina y a√Īadirla a un grupo. El programa nos permite cargar una plantilla por ejemplo de nuestra cartela.

La l√°mina se dibujar√° en la interfaz, quedando indicado su tama√Īo en la parte superior derecha de la misma.

open bim layout 12Insertar los modelos de nuestro proyecto: Escenas 3D

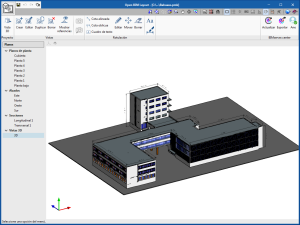

Una vez tengamos creada nuestra l√°mina el siguiente paso es introducir nuestro modelo para empezar a montar los planos. Para ello utilizaremos la biblioteca de Escenas 3D.

La biblioteca nos permite crear escenas que usaremos para introducir en las láminas. Cada escena puede contener diferentes vistas. Puede elegir los elementos que se visualizarán en cada una de ellas a través del panel Esquema.

Para introducir una escena en la lámina debe seleccionar el botón Insertar escena de Escenas 3D e indicar el recuadro donde se introducirá la nueva escena.

Una vez insertado el recuadro podremos elegir la escena y vista que deseamos introducir, también podemos elegir la escala, si la escena se dibuja en color o monocroma, la calidad de visualización en pantalla o la calidad de impresión.

Desde este panel también puede elegir otro punto de vista, rotarlo o seccionarlo, entre otras opciones.

Cómo extraer información de la escena 3DCómo extraer información de la escena 3D: Etiquetas

Los modelos almacenados en la plataforma BIMserver.center no solo son una representaci√≥n gr√°fica de nuestro proyecto sino que tambi√©n contienen informaci√≥n. Esta informaci√≥n puede ser aprovechada en Open BIM Layout a trav√©s de las ¬ęEtiquetas¬Ľ.

Las ¬ęEtiquetas¬Ľ nos permiten extraer los datos asociados a cada elemento del modelo. Cuando hacemos clic sobre el elemento, la etiqueta desplegar√° la informaci√≥n a modo de texto.

Cómo dibujar en las láminasCómo dibujar en las láminas: capas, elementos de dibujo y estilos

A través de los elementos de dibujo, Open BIM Layout nos permite componer las láminas de nuestro proyecto.

Todos los elementos de dibujo contienen estilos de línea, texto, relleno y cota e irán asociados a una capa. Los elementos de dibujo pueden ser agrupados. El programa permite crear plantillas a través de los elementos de dibujo.

Cómo dibujar en las láminas 2Los elementos de dibujo son los siguientes:

  • Dibujo: permite introducir l√≠neas, arcos, pol√≠gono, elipse y rect√°ngulo.
  • Cotas: las cotas se capturan sobre la escena 3D de la l√°mina.
  • Tablas: permite introducir tablas personalizadas en la l√°mina.
  • Texto: permite introducir textos en l√≠nea y cuadros de texto.

Cómo dibujar en las láminas 3

Los estilos permiten controlar las propiedades de visualización e impresión de las líneas, textos, rellenos y cotas. Las propiedades editables son las siguientes:

  • C√≥mo dibujar en las l√°minas 4L√≠nea: trazo, factor de escala, grosor de pluma, color para impresi√≥n, color identificativo.
  • Texto: fuente, tama√Īo, estilo, color para impresi√≥n.
  • Relleno: tipo, separaci√≥n de trama, grosor de pluma, color para impresi√≥n, color identificativo.
  • Cota: s√≠mbolo inicial y final, tama√Īo del s√≠mbolo, desfase del origen, unidades, fuente, color para impresi√≥n.

Cómo dibujar en las láminas 5

Cómo insertar archivosCómo insertar archivos externos

El programa Open BIM Layout permite insertar archivos externos como im√°genes y archivos .dwg y .dxf.

Para introducir un archivo vamos a la biblioteca y seleccionamos el archivo que queremos importar.

Si el archivo que importamos es CAD, podremos editar su grosor de pluma, color para impresión y color identificativo desde el botón Capas de ficheros DXF o DWG insertados.

Cómo imprimir con Open BIM Layout

Una vez montadas las l√°minas del proyecto, ya puede imprimir en Open BIM Layout.

Pulsamos sobre el botón Imprimir y elegimos las láminas y el dispositivo a través del cual deseemos imprimir nuestros planos. El programa nos avisará si alguno de los elementos que hemos introducido se sale del área de impresión de la hoja a través de la columna estado.

Cómo imprimir con Open BIM LayoutEl programa permite imprimir a través de los siguientes dispositivos:

  • Impresora local: imprime sus archivos directamente en la impresora o dispositivo local.
  • Impresi√≥n pdf: exporta sus archivos a PDF para adjuntarlos a la memoria.
  • Otras impresiones: el programa permite imprimir en dwg y dxf parcialmente vectoriales.
