CYPE Architecture es una herramienta BIM para modelar edificios

Comparte esta noticia en:

Facebook
Twitter
LinkedIn
WhatsApp

CYPE Architecture es una herramienta BIM para modelar edificios. Está diseñada para dos fases clave en proyectos digitales: diseño arquitectónico y modelado 3D/BIM. Combina herramientas de modelado tradicional y BIM para facilitar la transición del boceto a la arquitectura.

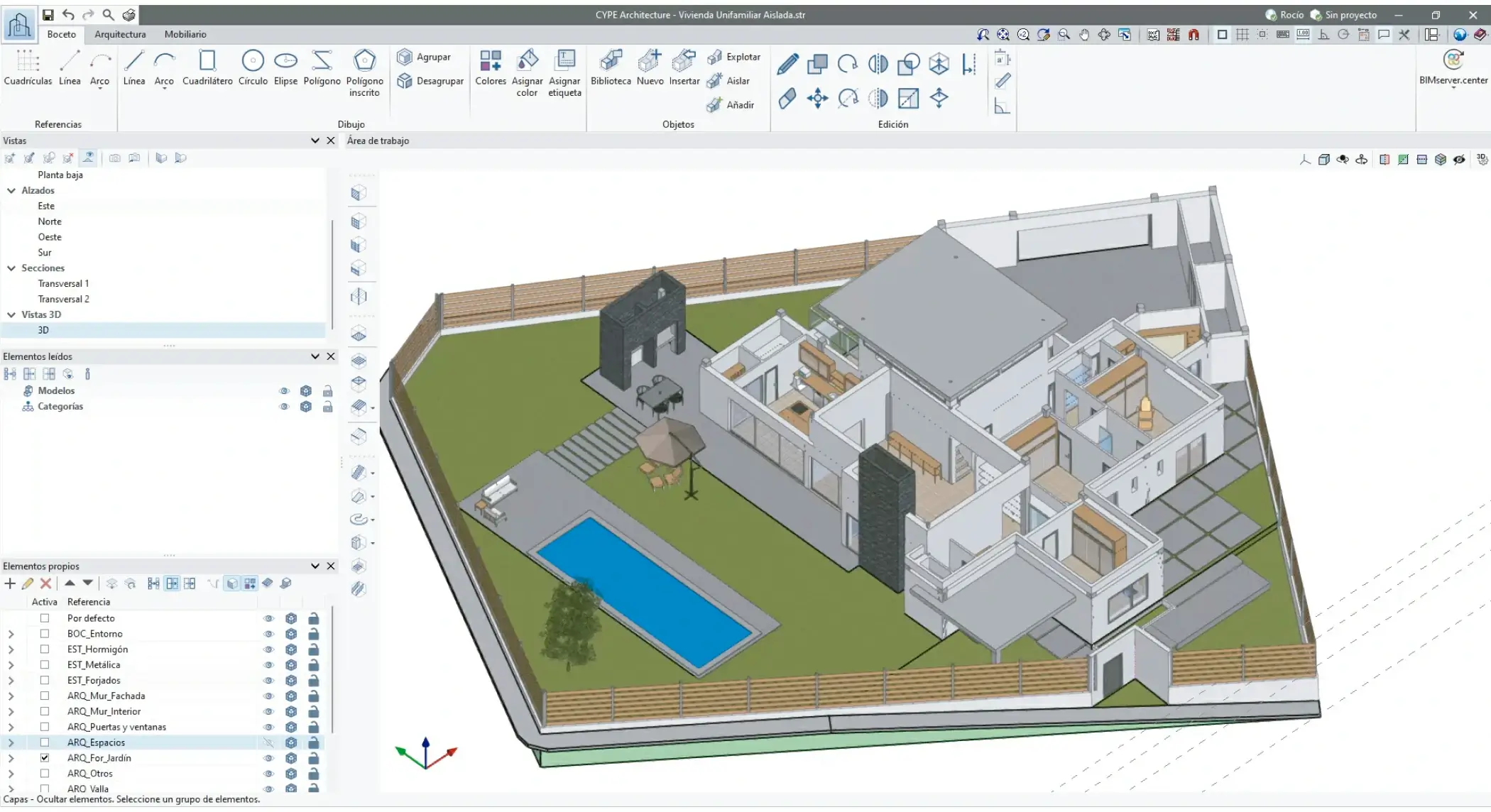

Entorno de trabajo

CYPE Architecture ofrece un entorno de trabajo similar a otras herramientas de modelado de CYPE, con ventanas personalizables. La pantalla principal tiene tres pestañas:
«Boceto», «Arquitectura» y «Mobiliario». La zona de modelado, en la parte derecha, permite introducir, editar y ver en 3D los elementos del proyecto. La barra de herramientas principal varía según la pestaña seleccionada. En la parte izquierda se encuentran las herramientas para definir vistas y gestionar la visibilidad de los elementos.
1 entorno de trabajo cype architecture

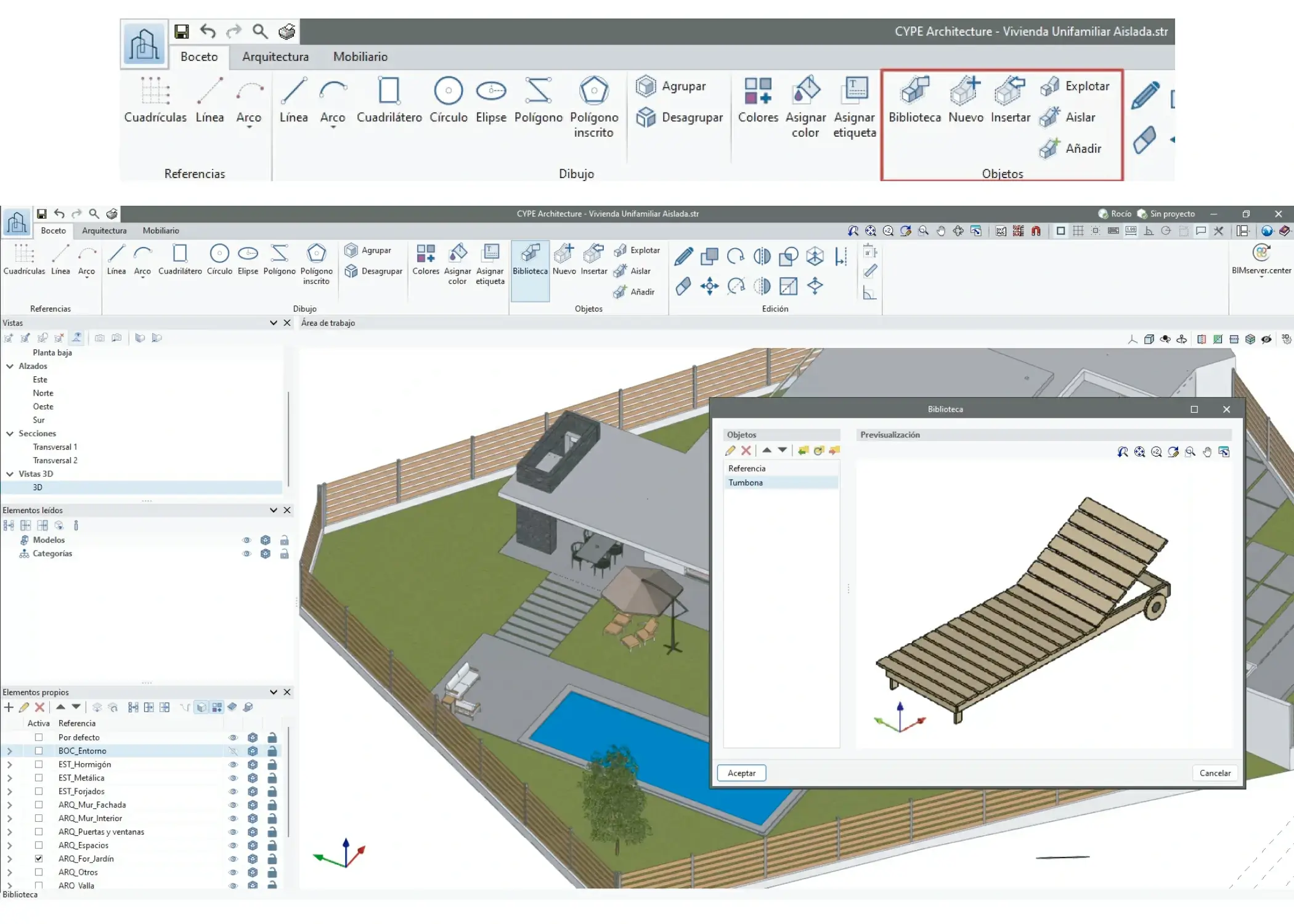

Creación de objetos a partir de elementos de boceto

En la pestaña «Boceto», el programa ofrece funciones para crear objetos a partir de elementos de dibujo, accesibles desde el bloque «Objetos». Estos objetos agrupan líneas, superficies y grupos para facilitar su manipulación («Mover grupo de elementos», «Copiar», «Girar», «Simetría», etc.)
Además, los objetos evitan solapamientos entre elementos y se guardan en una biblioteca local para exportar e importar. Los cambios en un objeto afectan a todas sus copias, que pueden modificarse mediante la opción «Explotar».

2 creacion de objetos a partir de elementos de boceto

Mobiliario

En el bloque «Mobiliario» se encuentran las siguientes opciones: taburete. silla, cama, sofá, mesa, armario, encimera, almacenamiento, estantería y mostrador.

Las opciones de estantería, encimera, armario y mostrador son editables, y el programa permite dibujar el elemento centrado, hacia la derecha o hacia la izquierda de la línea de introcducción. El resto de las opciones cuentan con diferentes tipos para elegir.

En la imagen de la derecha se muestran algunos de los tipos disponibles.

3 mobiliario cype architecture

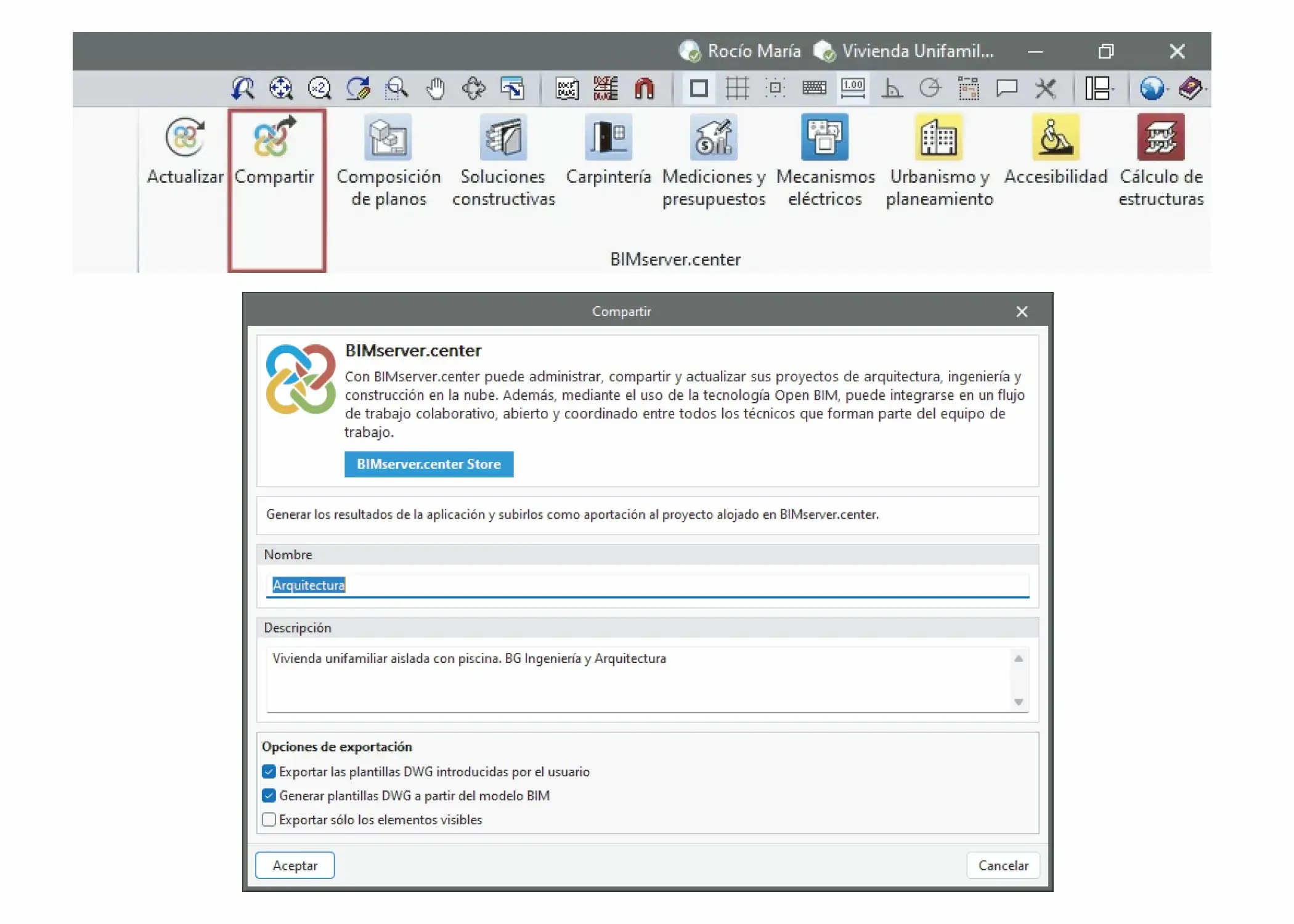

Salida de resultados

La salida de resultados incluye la exportación del modelo arquitectónico en formato IFC, configurable para incluir todos los elementos modelados o solo los visibles. Se realiza mediante la opción:
«Compartir» en «BIMserver.center».
Además, al exportar un archivo IFC, se puede optar por incluir los archivos DWG/DXF de referencia y generar automáticamente nuevas plantillas DWG para cada vista de planta, facilitando el trabajo en otras herramientas de CYPE.
4 salida de resultados cype architecture

Archivo glTF compatible con BIMserver.center

Al exportar el proyecto a BIMserver.center desde CYPE Architecture, se genera automáticamente un modelo 3D en formato glTF.
Esto permite visualizar el modelo en la plataforma online, en la aplicación BIMserver.center para iOS y Android, en realidad virtual y aumentada, y en otras herramientas de CYPE. Además, se puede exportar el modelo en formato FBX para usarlo en programas de renderizado, conservando los colores y texturas en capas separadas para una mayor personalización.
5 archivo gith compatible con bim server center
