Elegir correctamente entre los modos de trabajo de CYPE Connect puede simplificar notablemente la documentación de una estructura metálica o de madera. Si estás definiendo uniones, preparando planos para un proyecto o generando información detallada para el taller, este artículo te ayudará a identificar el enfoque más adecuado. Verás qué ofrece cada alternativa, en qué momento conviene seleccionarla y cómo organizar el flujo de trabajo para evitar duplicidades. El objetivo es que puedas tomar una decisión práctica, clara y alineada con la fase real de tu proyecto.

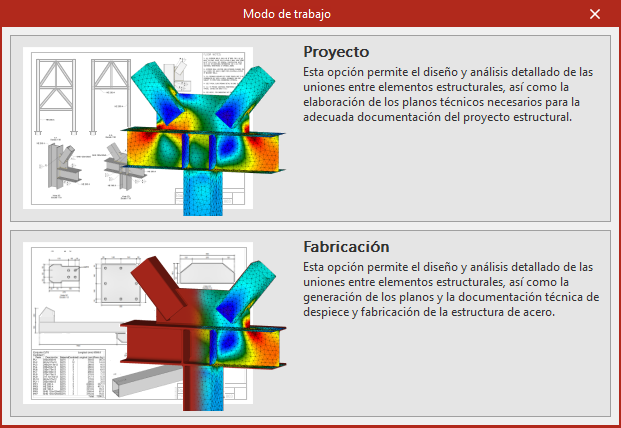

CYPE Connect dispone de dos modos de trabajo: Proyecto y Fabricación. Ambos comparten un entorno para el modelado de la estructura y la definición de uniones, por lo que permiten trabajar con elementos tales como perfiles, chapas, tornillos, cordones de soldadura y anclajes. La diferencia decisiva no está tanto en cómo se modela, sino en qué documentación se necesita obtener al final.
¿Qué es el modo Proyecto?
El modo Proyecto está orientado a la fase de diseño, cálculo, comprobación y documentación técnica global de la estructura. Es especialmente adecuado para proyectistas y calculistas que necesitan definir y justificar las uniones, además de preparar la información gráfica necesaria para integrar las soluciones estructurales en la documentación del proyecto.
Según la documentación de CYPE, este modo permite el modelado, cálculo y comprobación normativa de uniones entre elementos estructurales metálicos y de madera mediante elementos finitos. También permite elaborar planos generales de la estructura e incorporar vistas y detalles de las uniones.
En otras palabras, el modo Proyecto responde a preguntas como:
- ¿Cómo se resuelve esta unión entre vigas, pilares o arriostramientos?
- ¿La unión cumple las comprobaciones necesarias?
- ¿Qué detalles deben figurar en los planos del proyecto?
- ¿Cómo se representa la solución de forma comprensible para su revisión y coordinación?
Cuándo elegir el modo Proyecto
El modo Proyecto suele ser la alternativa adecuada cuando el objetivo principal es:
- Definir las uniones estructurales y documentarlas para un proyecto de ejecución.
- Analizar y comprobar uniones de acero o madera.
- Generar planos generales, vistas y detalles de uniones.
- Preparar una documentación enfocada en el diseño y la definición técnica, sin necesidad de producir documentación exhaustiva de taller.
- Trabajar en fases iniciales o intermedias, cuando todavía pueden existir ajustes de diseño y coordinación.
Este modo resulta especialmente útil si tu responsabilidad se centra en el cálculo estructural, la ingeniería de detalle de las conexiones o la emisión de planos que expliquen la solución adoptada.
¿Qué aporta el modo Fabricación?
El modo Fabricación amplía el enfoque hacia las necesidades propias del taller y del montaje en obra. Además de las capacidades relativas al diseño y la comprobación de uniones, está orientado a generar una documentación más detallada para producir y ensamblar la estructura.
En este modo es posible generar y gestionar:
- Planos de partes.
- Planos de conjuntos.
- Planos de uniones.
- Vistas generales de la estructura.
- Documentación técnica de despiece.
- Información para fabricación y montaje.
En el modo Fabricación, están disponibles las herramientas de exportación en formatos DSTV, STEP, IFC EM.11 y DXF para placas. Estas salidas son relevantes cuando la información debe continuar hacia procesos de fabricación, intercambio técnico o automatización.
Cuándo elegir el modo Fabricación
Conviene trabajar en modo Fabricación cuando el objetivo final incluye la producción física de los elementos estructurales. Por ejemplo:
- Cuando necesitas elaborar el despiece detallado de una estructura metálica o de madera.
- Cuando debes generar planos de taller de piezas y conjuntos.
- Cuando el equipo de fabricación requiere información precisa para cortes, placas, taladros, soldaduras y ensamblajes.
- Cuando se prevé utilizar archivos de fabricación, como DSTV, STEP, IFC EM.11 o DXF de placas.
- Cuando la documentación debe servir tanto para el taller como para el montaje en obra.
Este modo está pensado para situaciones en las que el modelo no solo debe explicar cómo es la estructura, sino también facilitar su producción y montaje.
Comparativa rápida: Proyecto frente a Fabricación
| Aspecto | Modo Proyecto | Modo Fabricación |
| Objetivo principal | Diseño, análisis y documentación estructural | Despiece, fabricación y montaje |
| Modelado de estructura y uniones | Sí | Sí |
| Cálculo y comprobación de uniones | Sí | Sí |
| Planos generales y detalles de uniones | Sí | Sí |
| Planos de partes y conjuntos | No es su orientación principal | Sí |
| Documentación de taller | No es su enfoque principal | Sí |
| Exportación DSTV, STEP, IFC EM.11 y DXF de placas | No | Sí |
| Uso recomendado | Proyecto estructural y definición técnica | Producción, taller y montaje |
La idea clave es sencilla: elige Proyecto si necesitas definir y justificar; elige Fabricación si necesitas producir y montar.
Un aspecto importante: el cambio de modo
CYPE Connect permite cambiar una obra creada en modo Proyecto al modo Fabricación. Esta opción se encuentra en la pestaña Modelo, dentro del bloque Proyecto, mediante la herramienta Cambiar modo de trabajo.
Esto permite comenzar con una fase centrada en el cálculo y la definición de uniones y, posteriormente, evolucionar el trabajo hacia la documentación de fabricación cuando el proyecto esté suficientemente consolidado.
Sin embargo, el paso contrario, de Fabricación a Proyecto, no está previsto. Por ello, la elección debe hacerse con una cierta visión de futuro.
Consejo práctico
Si todavía no sabes si el proyecto terminará requiriendo planos de taller o archivos para fabricación, puede ser conveniente analizar desde el principio si esos entregables formarán parte del alcance. Si la respuesta es sí, planificar el paso desde Proyecto a Fabricación en el momento oportuno ayudará a mantener el trabajo organizado.
Ejemplo de aplicación
Imaginemos una nave industrial con pórticos metálicos, vigas, correas y arriostramientos.
En una primera etapa, el ingeniero estructural necesita definir las uniones viga-pilar, las conexiones de arriostramiento y las placas de anclaje. En este punto, el modo Proyecto resulta apropiado porque permite trabajar en el diseño, cálculo, comprobación y generación de detalles técnicos para la documentación estructural.
Una vez aprobada la solución y confirmado que la empresa constructora o el taller fabricará los elementos a partir del modelo, el trabajo puede pasar al modo Fabricación. Entonces se preparan los planos de partes, los conjuntos, las uniones y las exportaciones necesarias para la producción.
Este enfoque evita generar documentación de taller antes de que las decisiones de proyecto estén definidas. A la vez, permite que la información llegue al taller con el nivel de detalle que necesita.
Permisos y requisitos a tener en cuenta
Para generar planos desde el modo Fabricación es necesario disponer del permiso SPD – Planos de despiece de estructura metálica. Este permiso no es necesario para trabajar en modo Proyecto.
Por ello, antes de elegir el modo Fabricación como parte del flujo habitual, conviene revisar que la licencia o permisos disponibles cubran los entregables que se desean generar.
Recomendaciones para decidir mejor
Antes de crear una obra, responde a estas preguntas:
- ¿Mi entrega termina en planos de proyecto o debe llegar al taller?
- ¿Necesito despieces de piezas y conjuntos?
- ¿Voy a exportar información en DSTV, STEP, IFC EM.11 o DXF de placas?
- ¿La fabricación y el montaje forman parte del alcance técnico?
- ¿Dispongo del permiso necesario para generar planos de despiece?
Si predominan las necesidades de cálculo, comprobación y detalle de uniones, el modo Proyecto será normalmente suficiente. Si el destino de la información es la fabricación, el montaje o la automatización de procesos de taller, el modo Fabricación será la elección más completa.
Conclusión
CYPE Connect ofrece dos modos complementarios para distintas etapas del trabajo estructural. Proyecto prioriza el diseño, cálculo y documentación técnica; Fabricación incorpora el despiece y las salidas orientadas al taller y montaje. Elegir según el entregable final permite mejorar la coordinación, reducir retrabajos y generar documentación más útil.
