Si estás intentando coordinar instalaciones con CYPECAD MEP y te preocupa que cada disciplina vaya “por su lado”, este artículo es para ti. El objetivo del blog es ayudarte a entender un flujo de trabajo claro para organizar la información, modelar con orden y obtener una visión 3D integrada que facilite decisiones y reduzca cambios de última hora. Verás opciones para empezar desde cero o a partir de un IFC, ideas para comunicar entregables al resto del equipo y recomendaciones prácticas para mantener el modelo coherente. Vamos paso a paso.
Qué aporta CYPECAD MEP a la coordinación en 3D
Según la documentación, CYPECAD MEP es una aplicación para el diseño y dimensionamiento de la envolvente, la distribución y las instalaciones del edificio sobre un modelo 3D integrado, integrando en un único modelo las instalaciones que pueden proyectarse en múltiples tipologías de edificios (viviendas, oficinas, hoteles, etc.).
Esto se traduce en una idea clave: en lugar de trabajar cada instalación como un “mundo aparte”, el programa centraliza la definición del edificio y sus sistemas, lo que facilita que las decisiones de trazado, huecos y recorridos sean más consistentes desde etapas tempranas.
Flujos de trabajo para empezar bien (y coordinar mejor)
La coordinación empieza mucho antes de “dibujar tuberías”: comienza en cómo introduces los datos. La documentación del programa describe varias vías:
1) Modelado libre (con o sin plantillas)

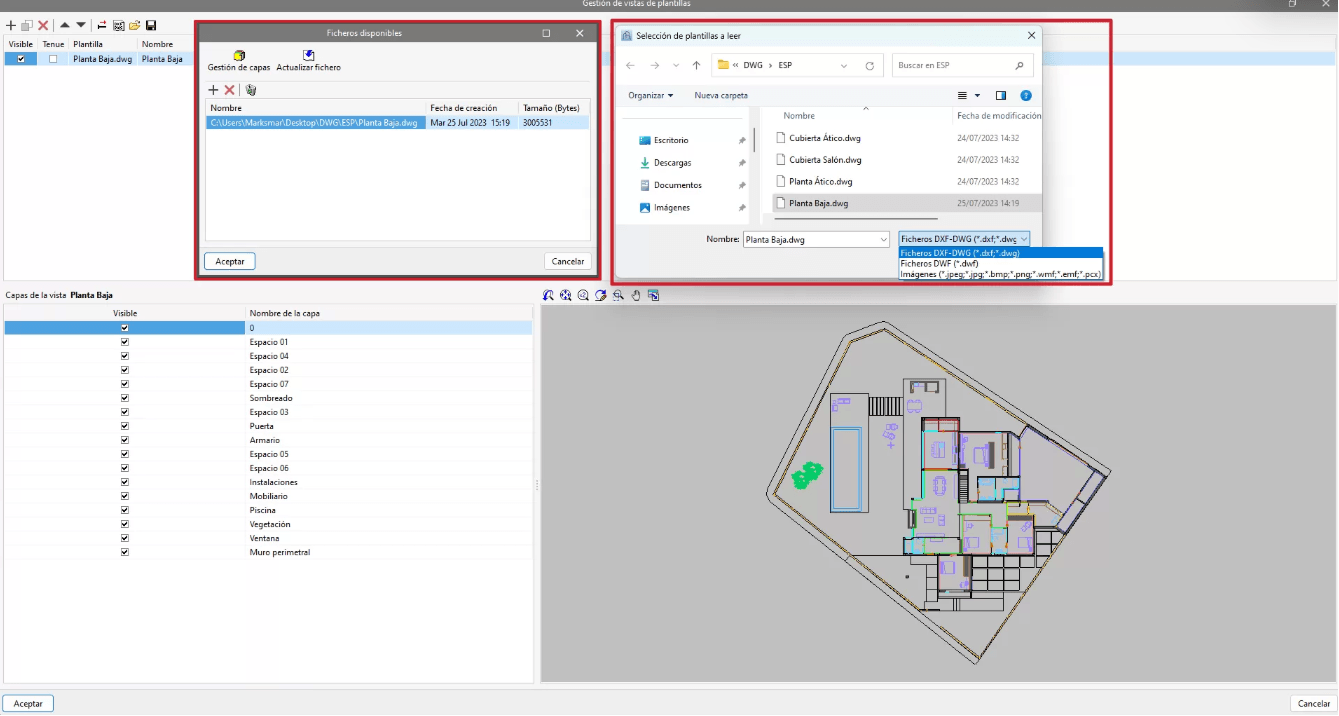

Puedes crear la obra desde cero y modelar el edificio y/o sus instalaciones mediante introducción libre. Si ya tienes documentación 2D o referencias, también puedes apoyarte en plantillas en formatos como:
- DXF/DWG
- DWF
- Imágenes (JPEG, JPG, BMP, WMF, EMF, PCX)
Este enfoque es útil si tu prioridad es controlar el modelo desde el inicio y mantener criterios homogéneos de capas/plantas/referencias, especialmente en rehabilitación o en proyectos donde aún no hay un BIM arquitectónico definitivo.
2) Introducción automática desde IFC

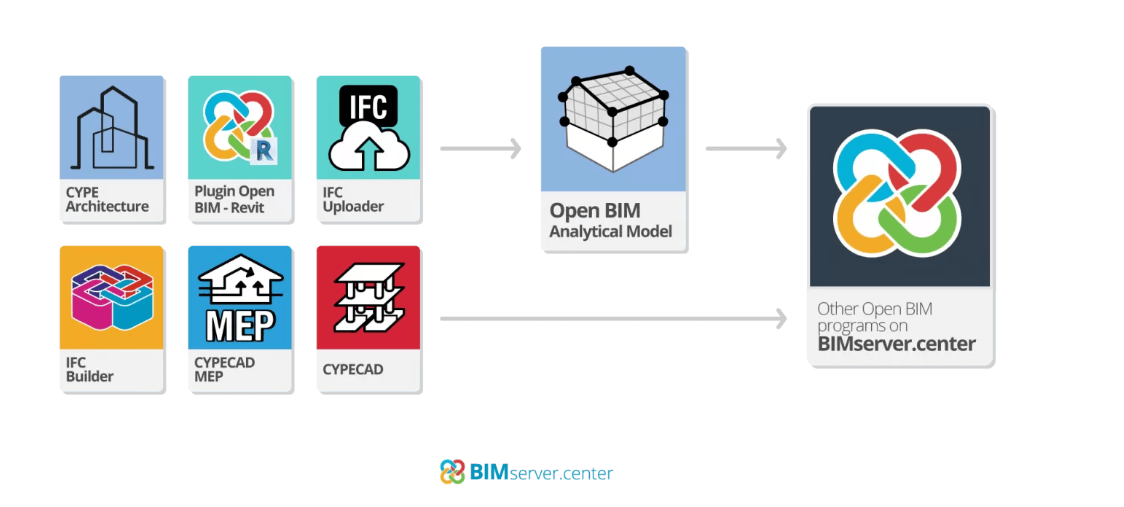

Si ya existe un modelo arquitectónico (o un modelo de edificio) en formato IFC, CYPECAD MEP permite la introducción y generación automática de datos a partir de ese IFC. Según la documentación, esto genera:
- Plantas
- Disposición y geometría de muros, forjados, huecos y lucernarios
Este punto es crucial para coordinar instalaciones con CYPECAD MEP: partir de geometría fiable reduce errores de interpretación (alturas, perímetros, huecos) y ayuda a que el trazado MEP sea coherente desde el primer día.
Visualización 3D y coordinación con el equipo
La documentación indica que, si la obra se vincula a un proyecto BIM en la plataforma BIMserver.center, es posible visualizar en la vista 3D los modelos desarrollados en otras aplicaciones y compartidos al proyecto.
En coordinación real, esto suele utilizarse como:
- Revisión visual de compatibilidad espacial.
- Comprobación de “qué hay” en cada planta (arquitectura, estructura, instalaciones).
- Alineación del criterio de modelado (niveles, alturas, espacios técnicos).
Entregables para coordinar: listados, planos, presupuesto e IFC
Coordinar no es solo “verlo en 3D”, también es comunicar resultados. En ese sentido, la documentación recoge varias salidas típicas:
Listados
Exportación de listados a:
- HTML, DOCX, PDF, RTF y TXT
Esto es útil para cerrar acuerdos: criterios de diseño, resúmenes y documentación para revisión interna o para dirección facultativa.
Planos
Exportación de planos a:
- DXF, DWG y PDF
Ideal si necesitas emitir planos 2D para obra, licitación o coordinación tradicional con terceros.
Presupuesto y mediciones
Exportación del presupuesto a:
- Arquímedes, o
- un fichero FIEBDC-3 (para otros programas de mediciones y presupuestos)
Esto ayuda a alinear coordinación técnica con coordinación económica: si modificas trazados o sistemas, el impacto en mediciones y presupuesto puede ser más directo de controlar.
Exportación del modelo
Según la documentación:
- Exportación directa del modelo a ficheros en disco en formato IFC
- Si se vincula a un proyecto, exportación mediante IFC y GLTF para interoperabilidad y visualización por participantes autorizados.
Ejemplo práctico (idea de flujo) para “coordinar instalaciones con CYPECAD MEP”
Un esquema realista (y repetible) podría ser:
- Arranque del proyecto
- Si hay IFC disponible, importar para generar plantas y elementos arquitectónicos básicos (muros, forjados, huecos, lucernarios).
- Si no, usar plantillas (PDF/DWG) para definir el edificio con precisión.
- Modelado y revisión 3D continua
- Ir introduciendo instalaciones y revisar con frecuencia la vista 3D integrada (en vez de “modelar todo y revisar al final”).
- Cierres de coordinación por hitos
- Emitir planos (DWG/PDF) para validación.
- Emitir listados (PDF/DOCX) para dejar acuerdos por escrito.
- Intercambio
- Exportar IFC para que otras disciplinas o herramientas lo consulten o integren.
- Si procede, publicar IFC/GLTF en el proyecto vinculado para facilitar revisiones conjuntas.
Consejos e ideas para mejorar la coordinación
- Define un criterio de “hitos”: por ejemplo, coordinación 30% / 60% / 90%, y en cada hito exporta IFC + PDF de planos. La coordinación mejora cuando hay entregables regulares.
- Usa plantillas solo como apoyo, no como “verdad absoluta”: si ya existe IFC, tiende a ser más consistente para geometría.
- No separes documentación de modelo: apóyate en los listados exportables para justificar decisiones y evitar “interpretaciones” en obra.
Conclusión
CYPECAD MEP permite trabajar con un enfoque práctico para coordinar instalaciones en un entorno 3D integrado: empezar con modelado libre o desde IFC, revisar el conjunto en 3D y emitir entregables claros (planos, listados, presupuesto e IFC). Con hitos y exportaciones periódicas, la coordinación se vuelve controlable y trazable.
