Si ya tienes el esquema unifilar en mente (o incluso dibujado) y te preguntas cómo convertirlo en un proyecto “cerrado”, con cálculos y documentación lista para entregar, aquí tienes una guía práctica. La idea es acompañarte paso a paso con CYPELEC para que el proceso sea claro: desde dibujar y configurar los elementos del unifilar, hasta calcular (flujo de carga y cortocircuito) y, finalmente, generar planos, listados y mediciones. Si te atascas en algún punto, te daré consejos e ideas para que avances con seguridad.

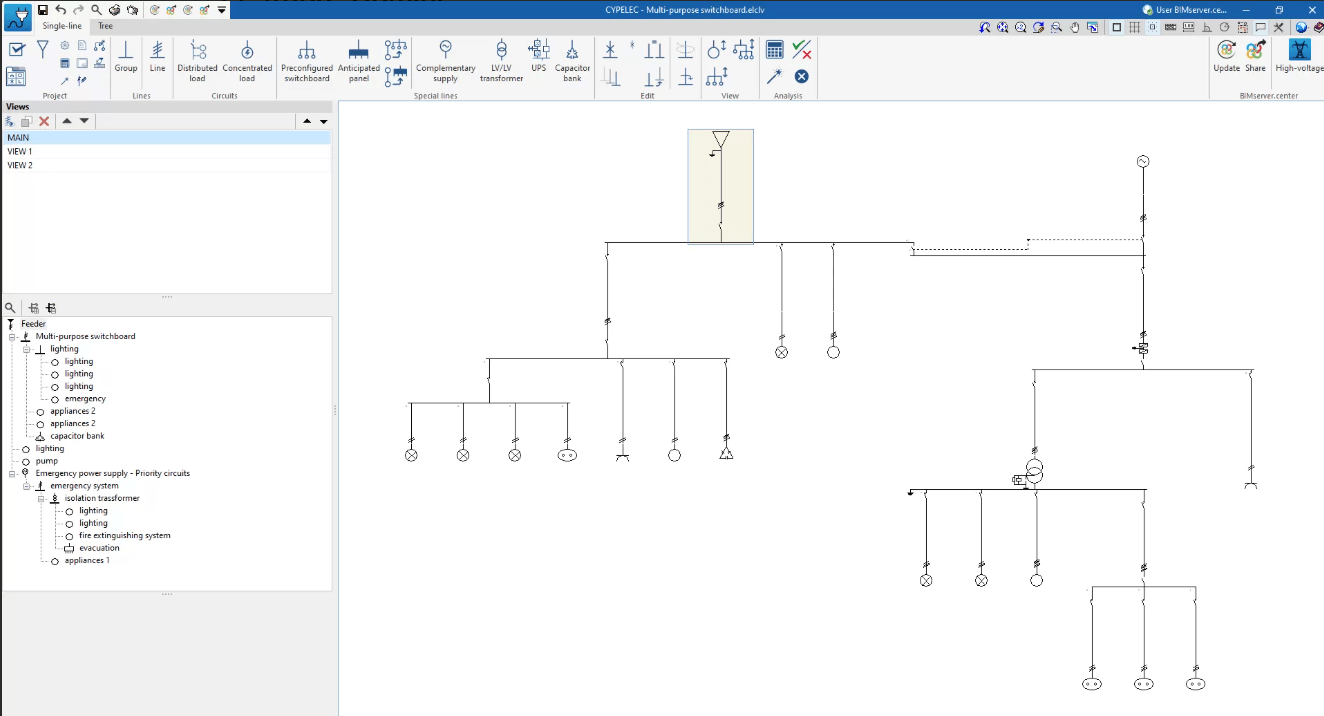

1) El punto de partida: el esquema unifilar como “columna vertebral”
Según la documentación, CYPELEC permite dibujar esquemas unifilares y configurar las características de los elementos que componen la instalación eléctrica en baja tensión. Este enfoque es clave: el unifilar no es solo un dibujo, sino el soporte donde vas definiendo y afinando la instalación.
En CYPELEC, la lógica habitual es:
- Definir el suministro y las condiciones generales del proyecto.
- Introducir las cargas, las líneas y la aparamanta (protecciones, dispositivos, etc.).
- Revisar que el esquema representa fielmente la instalación real (cuadros, subcuadros y circuitos finales).
Cuando el unifilar está completo y coherente, CYPELEC puede pasar a la fase de cálculo y resultados.
2) Configurar el proyecto: qué datos conviene cerrar antes de calcular
La documentación de CYPELEC incluye la “Definición de las características del proyecto”, donde aparecen opciones muy vinculadas a la salida documental (planos del unifilar, presentación de resultados, mediciones, etc.).
Aunque cada proyecto puede requerir un nivel distinto de detalle, hay una idea importante: si cambias datos de edición, para actualizar valores debes pulsar “Calcular”. Es decir, el cálculo es el punto de sincronización entre lo que has definido y lo que el programa te mostrará/emitirá como resultados.
Además, CYPELEC realiza:
- Cálculo de flujo de carga
- Cálculo de cortocircuito
y permite editar la instalación sin restricción de potencia ni número de líneas (según se indica en la introducción del programa).

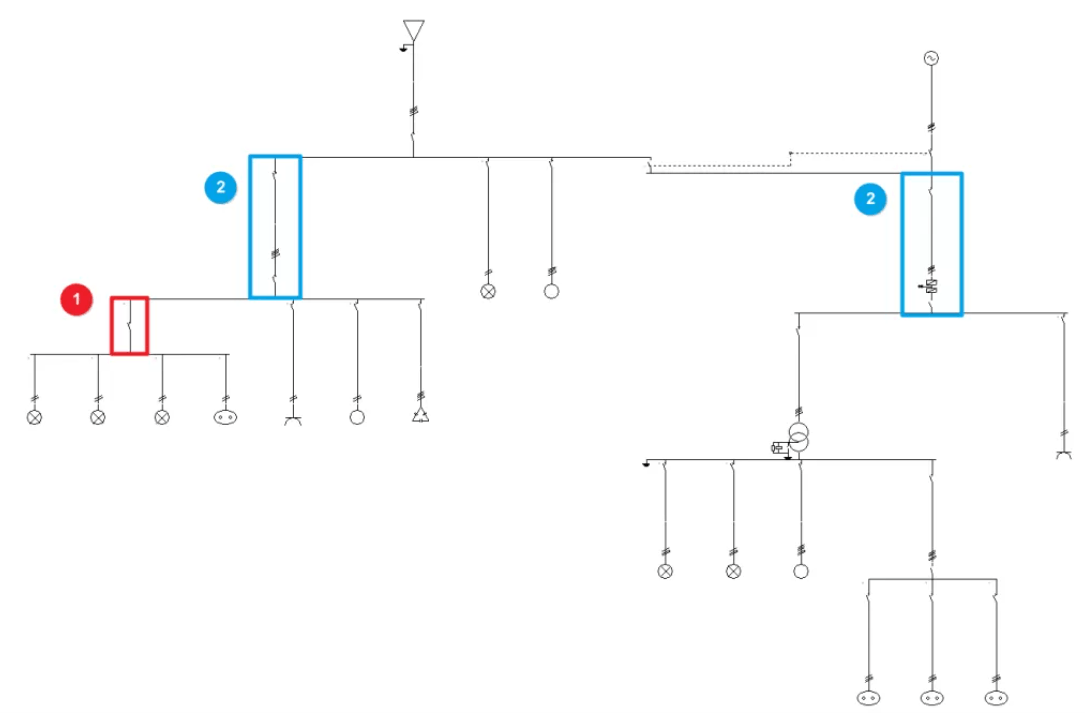

3) Cómo “pasar del esquema unifilar al cálculo y documentación final CYPELEC” sin perderte
Aquí va un flujo de trabajo ordenado para lograr la palabra clave del artículo: pasar del esquema unifilar al cálculo y documentación final CYPELEC.
Paso A — Revisa qué se mostrará en los planos del unifilar
CYPELEC permite activar o desactivar la información mostrada en los planos del esquema unifilar para cada tipo de elemento. La documentación enumera ejemplos de datos configurables por elemento:

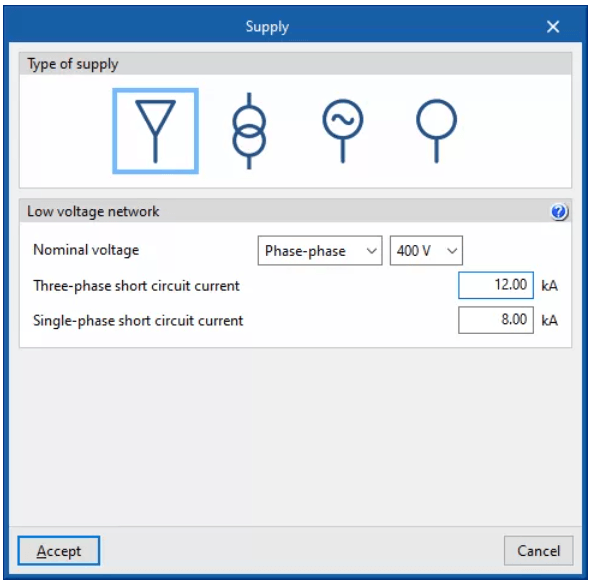

- Suministro: tensión de alimentación, esquema de conexión a tierra, potencia nominal del transformador/grupo, tensión nominal del primario, etc.
- Carga: referencia, potencia instalada, potencia demandada, potencia calculada, factor de potencia, THDI3.
- Aparamenta: descripción, nº de polos, modelo (en ciertos casos por catálogo), intensidad nominal/regulada, poder de corte, sensibilidad, tipo de DDR, etc.
- Línea: topología, referencia, características del cable, longitud, método de instalación, canalización, intensidades, caídas de tensión, corrientes de cortocircuito máx/mín, fase, etc.
Este paso es muy útil para que, cuando generes planos, no te salga “demasiada información” o, al contrario, te falten datos importantes.
Paso B — Decide cómo quieres ver resultados en el propio unifilar
Los resultados pueden mostrarse como sigue:
- Bajo la carga eléctrica, o
- Como tabla de características (en la parte inferior del esquema).
Además, la tabla de características ayuda a que la información quede más clara y estructurada (especialmente cuando hay muchos circuitos finales).

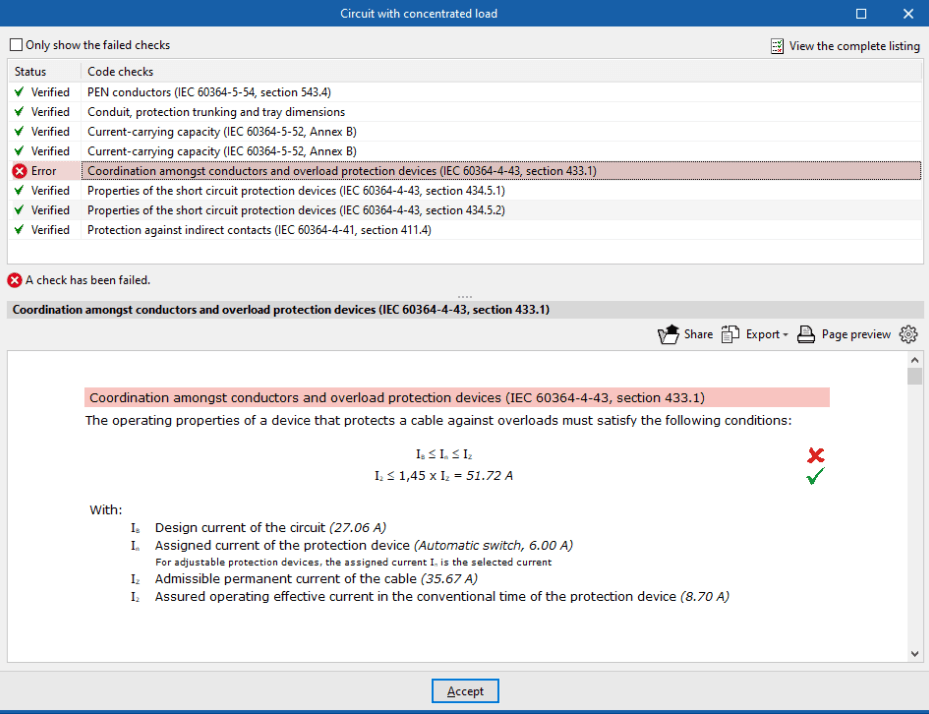

Paso C — Calcula (flujo de carga + cortocircuito) y valida
Cuando ya has definido/ajustado el esquema, pulsa “Calcular” para que se actualicen los resultados tras cambios. En esta fase, el objetivo práctico es:
- Verificar que los resultados (intensidades, caídas, cortocircuitos, etc.) son coherentes.
- Ajustar elementos si hace falta (cargas, líneas, protecciones, etc.) y recalcular.
4) Documentación final: planos, listados y mediciones
Una vez el modelo está calculado, CYPELEC ofrece una salida de resultados pensada para documentación de proyecto. Según la introducción del programa, la salida permite obtener:
- Planos del esquema unifilar
- Listados de justificación
- Cuadros de mediciones
- Tablas de resultados
Planos: exportación y edición de información
El programa permite imprimir planos o crear ficheros .dwg, .dxf o .pdf, desde la opción “Planos”.
Además, en la edición de planos se contemplan opciones como:
- Tipo de plano: Plano de instalaciones (planta) y Unifilar
- Activar información de nudos y tramos (conmutando qué datos aparecen: longitud, intensidad, caída, etc.)
- Cuadros de información (general y de mediciones), escala y detalles.
Esto te permite preparar una entrega “limpia” y adaptada al nivel de detalle que te pide la dirección facultativa o el cliente.
5) Ejemplo práctico (idea de organización)
Imagina una instalación con:
- Un cuadro general y dos subcuadros
- Varias líneas a circuitos finales de alumbrado y tomas
- Protecciones y DDR definidos por cada línea
Una estrategia útil es:
- Completar el unifilar y configurar qué datos quieres que se vean en el plano (por ejemplo: referencia, potencia, intensidades, caídas, corrientes de cortocircuito).
- Elegir si los resultados del unifilar se ven “bajo cargas” o en “tabla de características”.
- Pulsar Calcular.
- Generar planos DWG/DXF/PDF del unifilar y, si procede, plano de instalación en planta.
- Sacar listados de justificación, tablas de resultados y mediciones, y revisar que lo emitido coincide con lo que quieres entregar.
6) Consejos rápidos para un resultado más profesional
- No documentes todo “por defecto”: activa/desactiva información en planos del unifilar para evitar planos ilegibles.
- Si tu unifilar es grande, la tabla de características puede ayudarte a que el plano sea más “auditable”.
- Adopta un ciclo simple: editar → Calcular → revisar → documentar. Es la forma más directa de pasar del esquema al resultado final.
Conclusión
CYPELEC permite convertir un esquema unifilar en un proyecto completo: configuras suministro, líneas, cargas y aparamenta; calculas (flujo de carga y cortocircuito) y generas documentación final con planos, listados, mediciones y tablas. Con una buena configuración de qué mostrar, la entrega queda clara y profesional.
