Si estás empezando con CYPECAD o ya lo has probado y sientes que te falta “orden” para llegar de un modelo a una documentación lista para entregar, estás en el lugar adecuado. En este artículo voy a acompañarte paso a paso para que aprendas el flujo completo de CYPECAD con una visión práctica: qué decisiones tomar al inicio, cómo organizar la entrada de datos, cuándo calcular, qué revisar, y cómo sacar listados, planos y exportaciones sin perder tiempo. La idea es que termines con un método repetible, claro y aplicable desde hoy en tus próximos proyectos.
¿Qué es CYPECAD y por qué hablar de “flujo completo”?
CYPECAD es un programa BIM orientado al diseño, cálculo y dimensionado de estructuras (edificación y obra civil) conforme a normativa. Su gran ventaja es que no se queda en “calcular”: el proceso completo termina con resultados, listados, planos, y la posibilidad de exportar mediciones/presupuesto y el modelo IFC.
Cuando hablamos de flujo completo, hablamos de encadenar estas fases sin improvisar:
- Arranque del proyecto y preparación de información.
- Introducción de datos (manual o con plantillas / importación IFC).
- Definición de materiales y acciones.
- Cálculo.
- Revisión y comprobaciones.
- Documentación: listados y planos.
- Entrega e interoperabilidad: exportaciones (IFC, mediciones/presupuesto).
Este enfoque es el que te permite realmente aprender el flujo completo de CYPECAD y repetirlo obra a obra.
Paso 1. Antes de modelar: prepara tu “kit” de proyecto
Aunque CYPECAD te permita empezar rápido, ganarás muchísimo si preparas:
- Geometría base (plantas, ejes, cotas, alturas).
- Criterio estructural: qué vas a resolver con pórticos, qué con muros/pantallas, qué forjados usarás, etc.

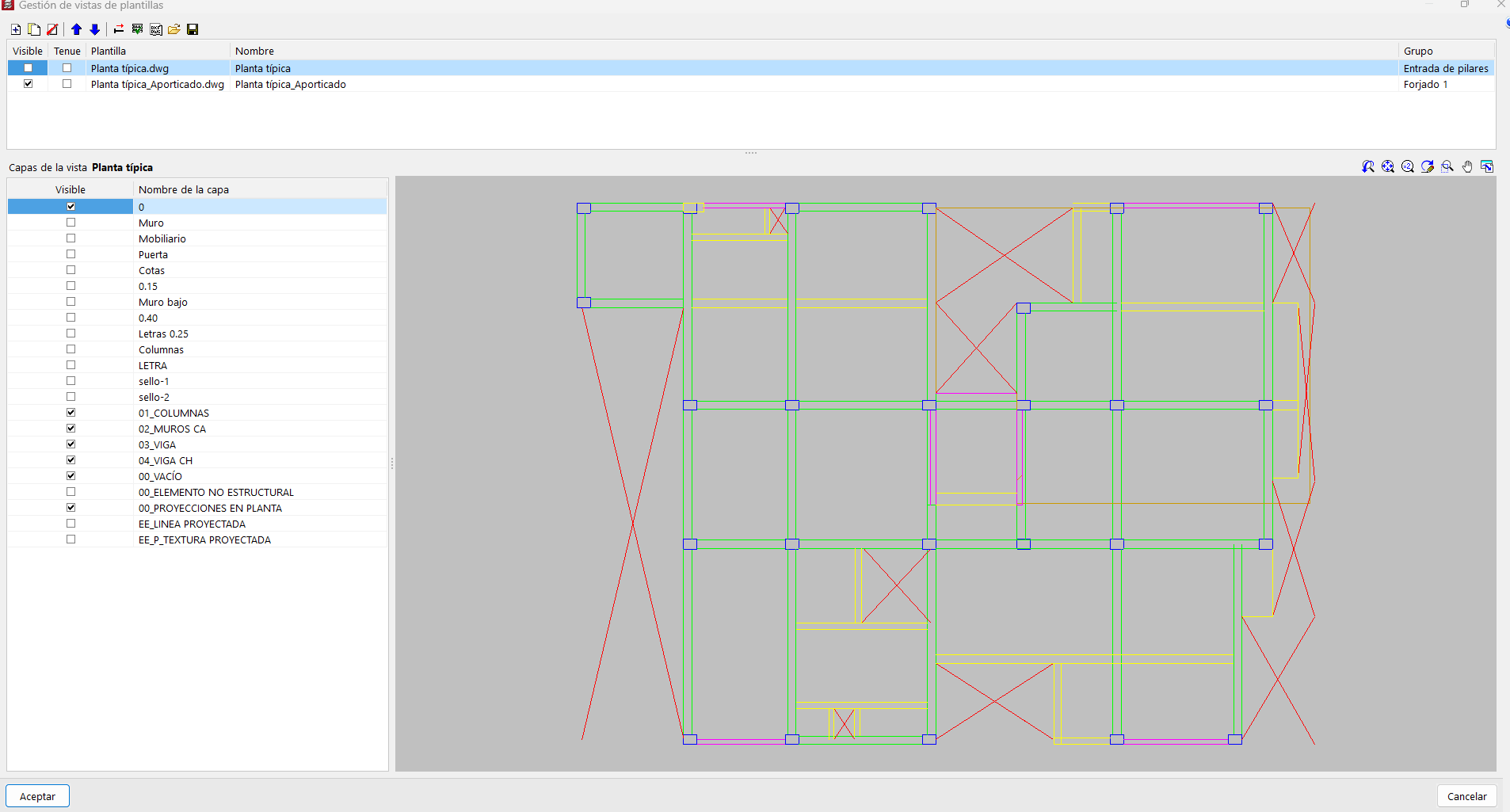

- Plantillas de referencia si vas a dibujar sobre DXF/DWG, PDF o imágenes (cuando te apoyas en plantillas, reduces errores de escala y alineación).
Consejo práctico: define desde el inicio una nomenclatura coherente de plantas y grupos. Eso se refleja después en listados y planos, y te evita “limpiar” documentación al final.
Paso 2. Introducción de datos: dos rutas (elige la que encaje con tu caso)
Aquí suele estar el primer gran bloqueo. En la práctica, CYPECAD permite:
- Modelado libre / apoyado en plantillas (DXF/DWG, DWF, PDF o imágenes).
- Introducción automática mediante importación de modelos IFC (si ya tienes un modelo de partida).
Si estás aprendiendo, mi recomendación es:
- Primeros proyectos: modelado libre con una plantilla bien escalada.
- Proyectos con coordinación BIM: importación IFC y completar/ajustar lo necesario.
La clave es entender que lo importante no es “cómo entra” el modelo, sino que el resultado sea un modelo estructural coherente para calcular.

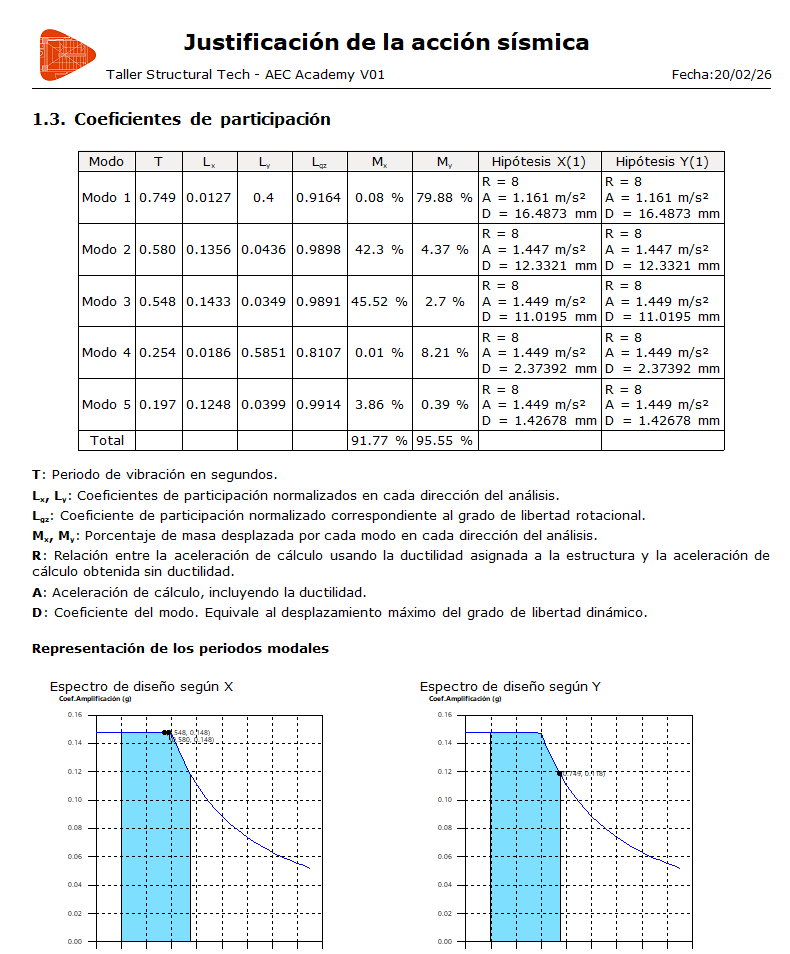

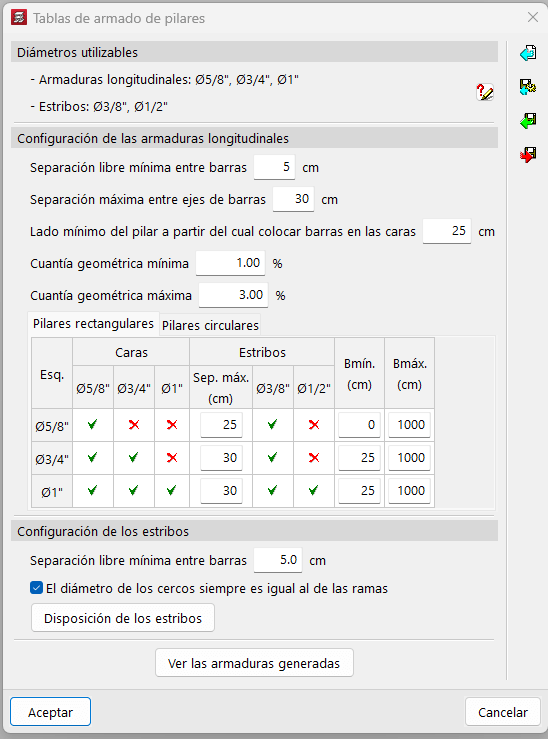

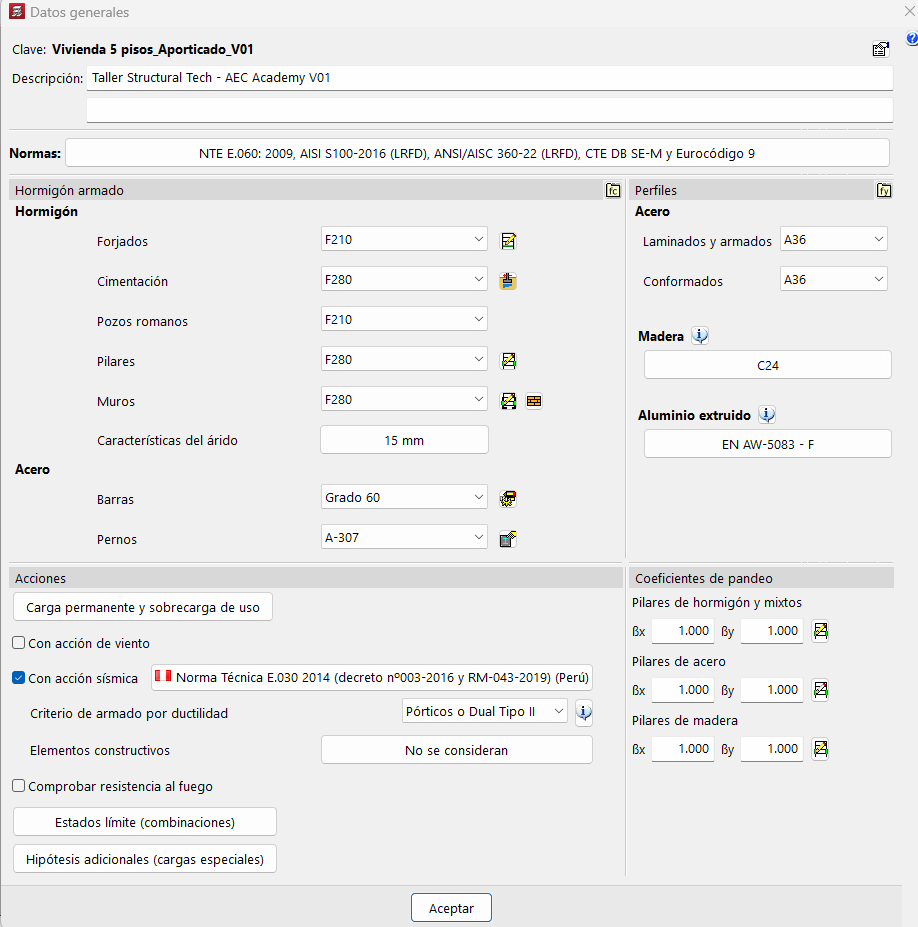

Paso 3. Acciones y combinaciones: deja el modelo listo para el cálculo
En CYPECAD, además de definir la geometría y elementos, es fundamental que el modelo tenga correctamente planteadas sus acciones (por ejemplo, gravitatorias, viento o sismo, según corresponda). También es importante que el proyecto tenga controlado el “mapa” de combinaciones que se usarán en el cálculo, porque después podrás sacar un listado de combinaciones usadas.
Idea para trabajar más rápido: antes de calcular, revisa que los elementos estructurales clave (pilares/pantallas, vigas, forjados, cimentación si aplica) estén correctamente definidos y conectados. La calidad de resultados depende mucho de una entrada de datos consistente.
Paso 4. Cálculo: el momento de obtener resultados “accionables”
Una vez calculas, CYPECAD te permite ir más allá de una tabla de esfuerzos: puedes visualizar en 3D el modelo generado para cada hipótesis y combinación, e incluso su animación. Esto ayuda a detectar comportamientos raros: giros inesperados, asimetrías, o respuestas poco razonables.
Consejo: no busques “cero avisos” en la primera pasada. En proyectos reales, el flujo suele ser iterativo:
- calculas
- revisas
- ajustas (elementos, criterios, armados)
- recalculas

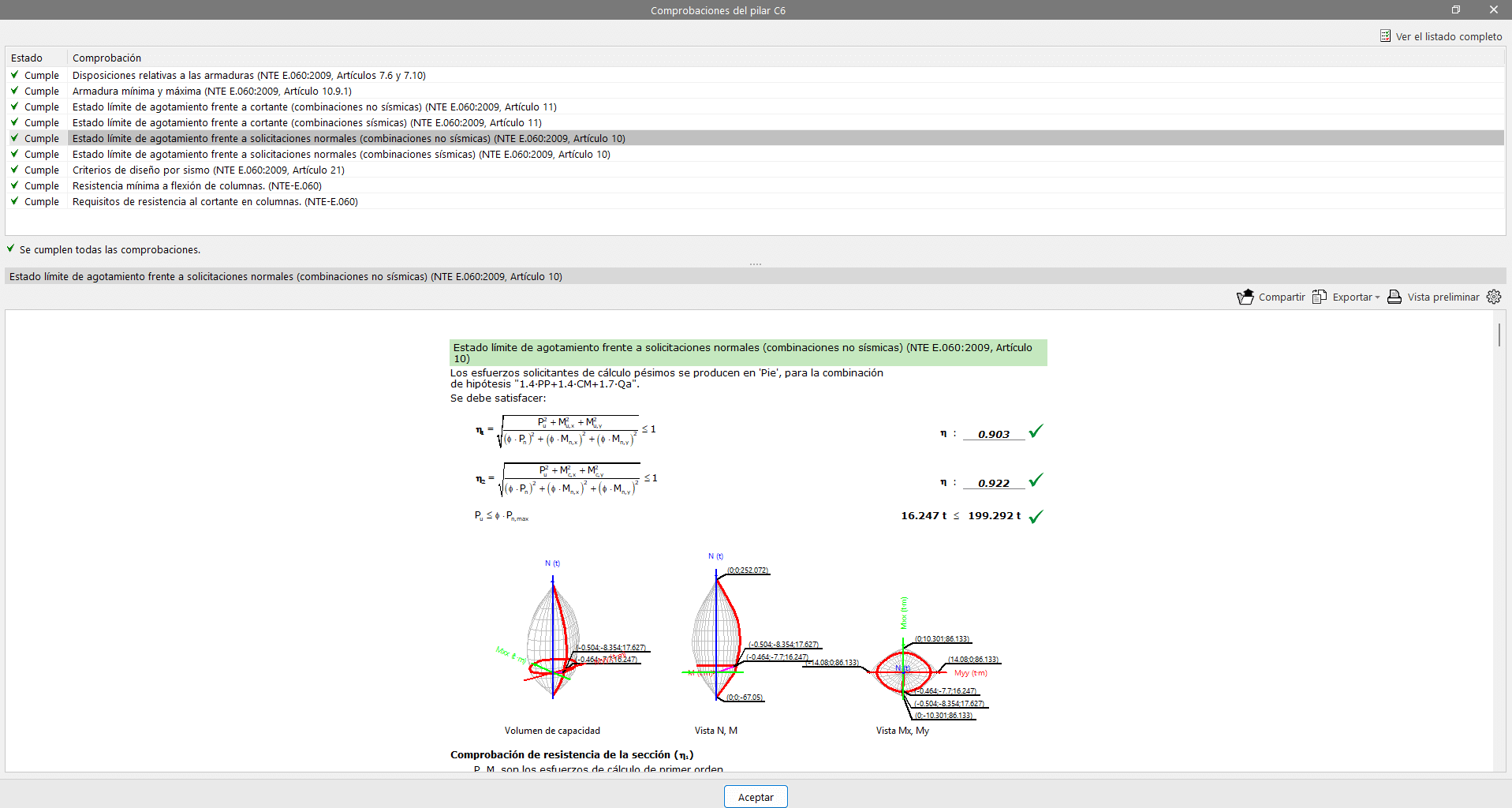

Paso 5. Revisión y comprobaciones: convierte resultados en decisiones
Aquí es donde muchos usuarios se quedan cortos: calculan, pero no sistematizan la revisión. Una forma práctica de revisar es apoyarte en los listados que CYPECAD puede generar, porque consolidan decisiones y resultados.
Entre los listados disponibles, encontrarás (según el tipo de elemento y configuración de la obra) opciones como:
- Listados generales (datos de la obra, plantas, materiales, acciones, etc.).
- Listado de combinaciones usadas en el cálculo.

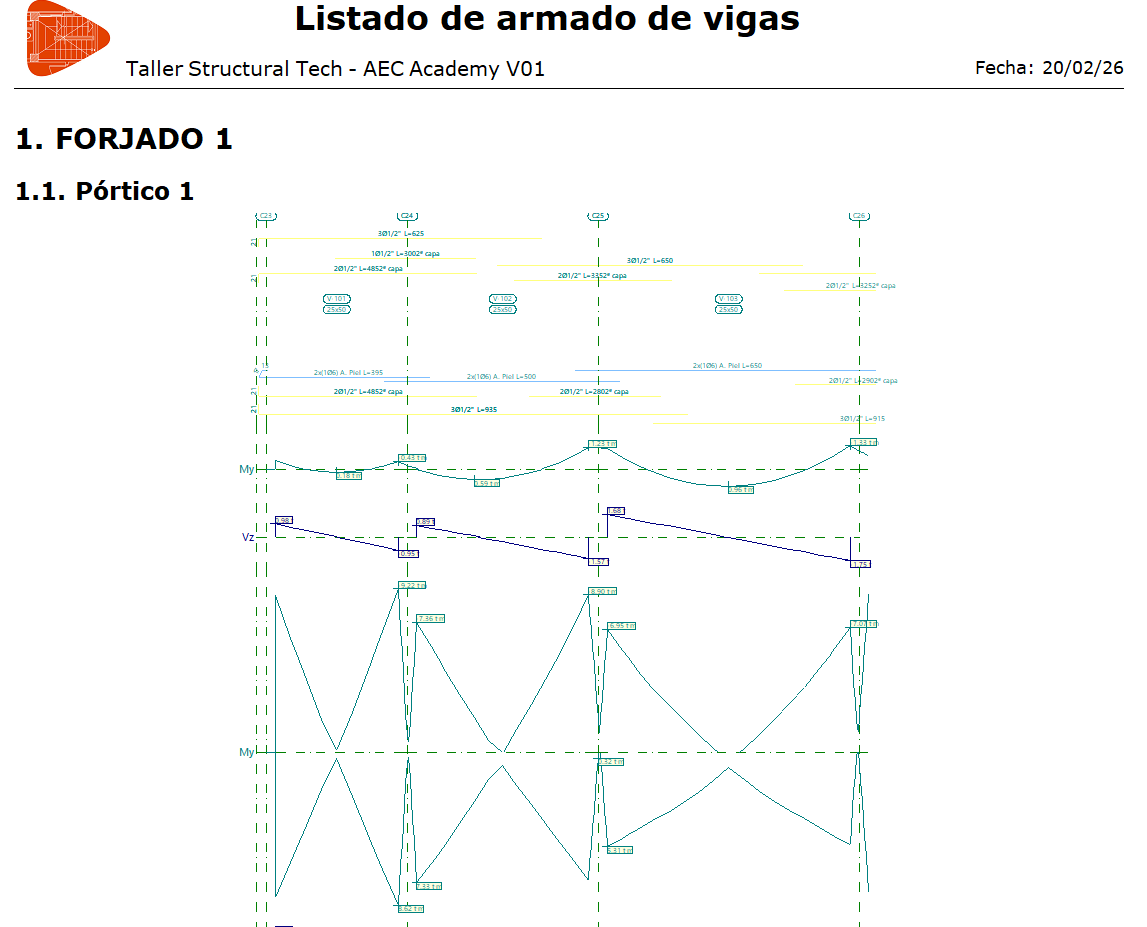

- Armados en vigas (envolventes, armadura dispuesta, flecha activa, etc.).
- Envolventes (momentos, cortantes, torsores).
- Pilares y pantallas (armados, esfuerzos en arranques, esfuerzos por hipótesis, esfuerzos pésimos…).
- Cargas de viento (si aplica).
- Listados de cimentaciones (datos, geometría, medición y comprobaciones).
- Y listados de medición (vigas, superficies/volúmenes, cuantías, etc.).
En otras palabras: el cálculo te da resultados; la revisión convierte esos resultados en una solución justificable.
Paso 6. Documentación del proyecto: listados y planos sin improvisar
Cuando la estructura ya está afinada, el flujo natural es documentar.
Listados (para memoria y justificación)
CYPECAD permite exportar listados a HTML, DOCX, PDF, RTF y TXT. Esto es muy útil para:
- Entregar PDF cerrados.
- Preparar una memoria editable (DOCX/RTF).
- Guardar intercambios en texto para trazabilidad.
Planos (para ejecución)
Puedes exportar planos a DXF, DWG y PDF. La recomendación es mantener un “paquete” final:
- PDF para entrega.
- DWG/DXF para coordinación o edición posterior si el equipo lo requiere.

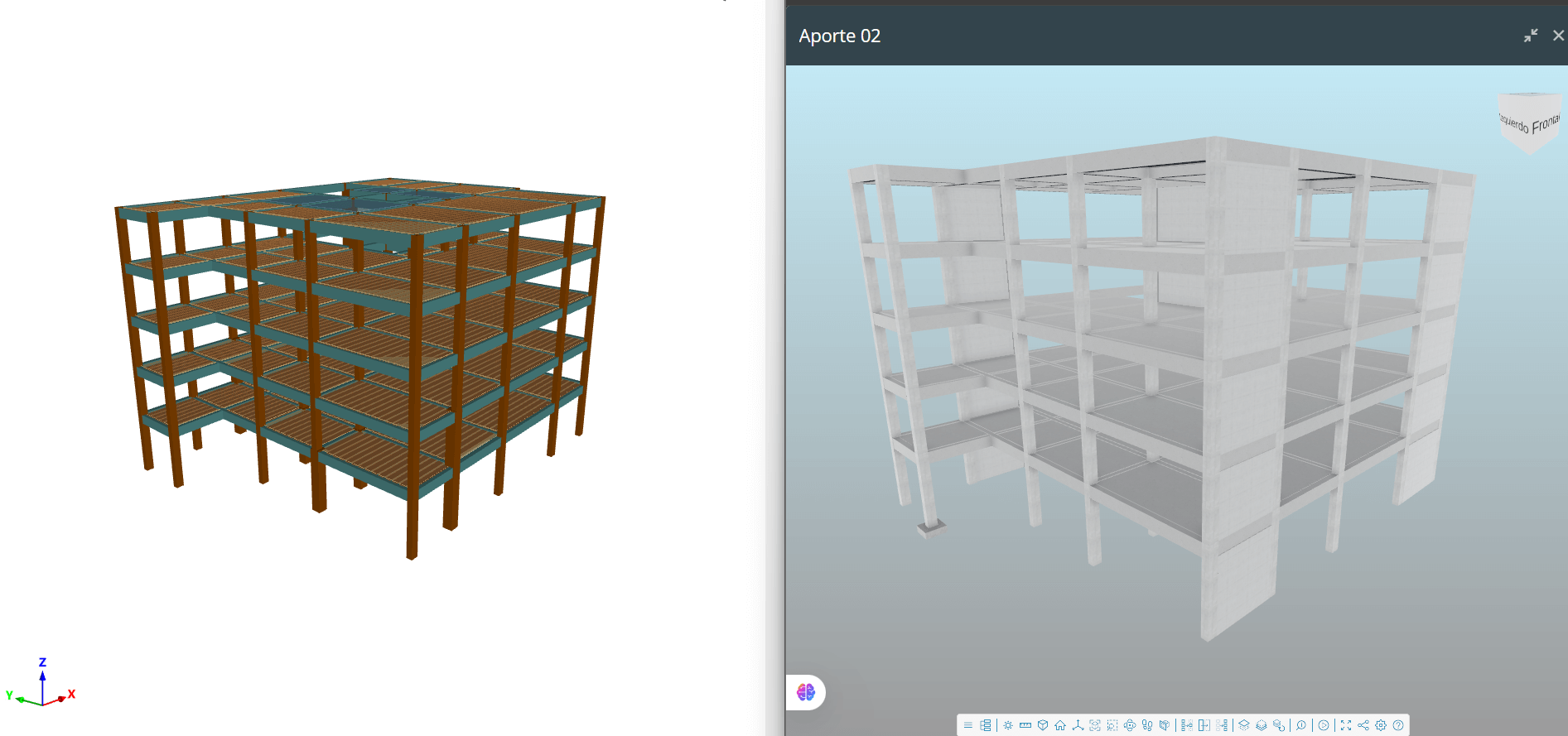

Paso 7. Entrega e interoperabilidad: IFC +mediciones/presupuesto
Cuando el proyecto está listo, CYPECAD te permite:
- Exportación directa del modelo en formato IFC (para intercambio y coordinación).
- Exportar mediciones y presupuesto, incluyendo la opción de exportarlo a Arquímedes o a formato FIEBDC-3 para tratarlo en otros programas de mediciones y presupuestos.
Consejo de método: guarda una versión “congelada” del proyecto justo antes de exportar (por ejemplo, un hito “Entrega_01”). Así podrás comparar si el modelo cambia después por ajustes de obra.
Ejemplo de ruta “rápida” para un primer proyecto (para aplicar hoy)
Si tu objetivo es aprender haciendo, prueba este itinerario en un proyecto pequeño:
- Crea la obra y define plantas y alturas.
- Modela con plantilla (PDF/DWG) para asegurar geometría.
- Define elementos principales (pilares, vigas y forjados).
- Completa acciones y revisa combinaciones.
- Calcula.
- Revisa con:
- Listado de combinaciones.
- Listados de vigas y pilares/pantallas.
- Genera:
- Listados en PDF + DOCX (para edición).
- Planos en PDF.
- Exporta IFC y, si lo necesitas, mediciones/presupuesto.
Si repites este ciclo 2–3 veces, realmente aprende el flujo completo de CYPECAD de forma sólida y operativa.
Recursos recomendados
- Página de información de CYPECAD: https://info.cype.com/es/software/cypecad/
- Documentación sobre flujos de trabajo compatibles: https://info.cype.com/es/tema/cypecad-flujos-de-trabajo-compatibles-con-el-programa/
- Acceso a descarga/entorno de la app de CYPECAD: https://store.bimserver.center/es/app/72/cypecad
Conclusión
Dominar CYPECAD no es memorizar botones: es seguir un flujo estable desde la entrada de datos hasta la documentación final. Si aplicas un método (modelado + acciones + cálculo + revisión + listados/planos + exportación), ganarás control, velocidad y calidad. Empieza con un proyecto pequeño y repite el ciclo.
