Si alguna vez has sentido que tu modelo BIM “está listo”, pero el proyecto todavía no —planos, mediciones, coordinación, memorias— no estás solo. La buena noticia es que organiza tu flujo BIM con CYPE no significa añadir pasos, sino ordenarlos para que cada disciplina aporte información útil y reutilizable. En este artículo te acompaño con una guía práctica, clara y aplicable: desde cómo preparar un modelo IFC con sentido, hasta cómo convertirlo en documentación y presupuesto sin duplicar trabajo. Vamos a por un flujo más ágil.
1) La idea clave: un “modelo” no es un solo archivo
Según la Guía de interoperabilidad CYPE‑Revit, la norma EN ISO 19650 define el “Modelo de información” como un conjunto de contenedores de información de distintas disciplinas (arquitectura, estructuras, instalaciones, etc.) que luego pueden federarse. En la práctica, esto encaja muy bien con un flujo BIM organizado: en vez de intentar que un único archivo lo contenga todo, se trabaja por aportaciones (arquitectura, estructura, MEP, mediciones…), cada una optimizada para su propósito.
Consejo: si quieres acelerar, separa mentalmente (y en tu flujo) lo que es:
- Modelado para diseño/representación
- Modelado para cálculo
- Modelado para medición/presupuesto
- Modelado para documentación
2) Paso a paso: del modelo a un proyecto completo con CYPE
Paso A — Autoría del modelo (arquitectura / base IFC)
Puedes partir de distintas fuentes, por ejemplo:

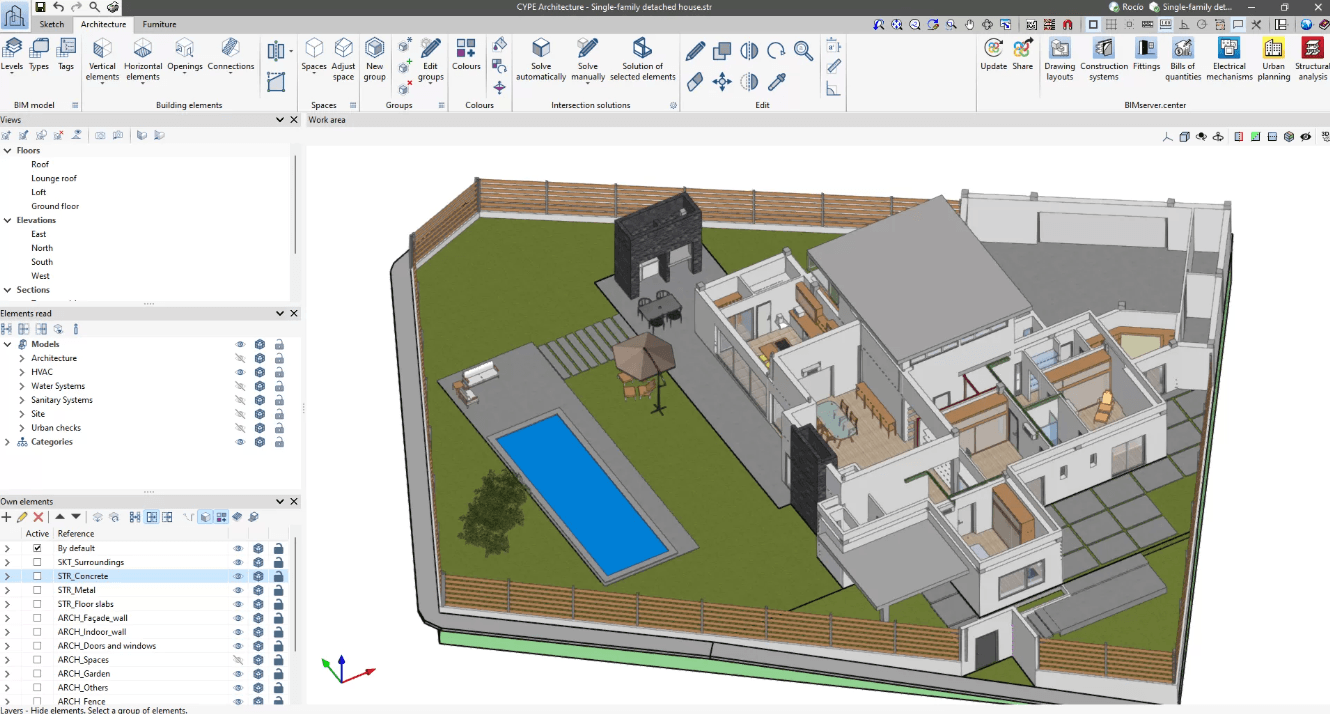

- Un modelo arquitectónico creado en CYPE Architecture (modelado BIM orientado a pasar “del boceto a la arquitectura”).
- Un IFC de edificio creado o mantenido con IFC Builder (aplicación gratuita para crear y mantener modelos IFC).
- Un proyecto de Autodesk Revit enlazado mediante Plugin Open BIM – Revit, que facilita el intercambio mediante formatos estándar y además contempla la generación de elementos nativos de Revit a partir de IFC.
Aquí lo importante para organiza tu flujo BIM con CYPE es definir desde el inicio qué usos BIM necesitas, porque (tal como indica la guía) cada disciplina exige requisitos distintos: por ejemplo, un análisis térmico necesita una definición correcta de espacios y relaciones interior/exterior, aunque eso pueda ser irrelevante para otros usos.
Paso B — Estructuras y MEP: calcula y aporta información (sin rehacer)
Una vez tienes un contenedor arquitectónico consistente, puedes desarrollar disciplinas específicas:
- CYPECAD permite diseñar, calcular y dimensionar estructuras y generar listados y planos constructivos; además, la descripción del programa indica que puede exportar mediciones y presupuesto y el IFC del proyecto.

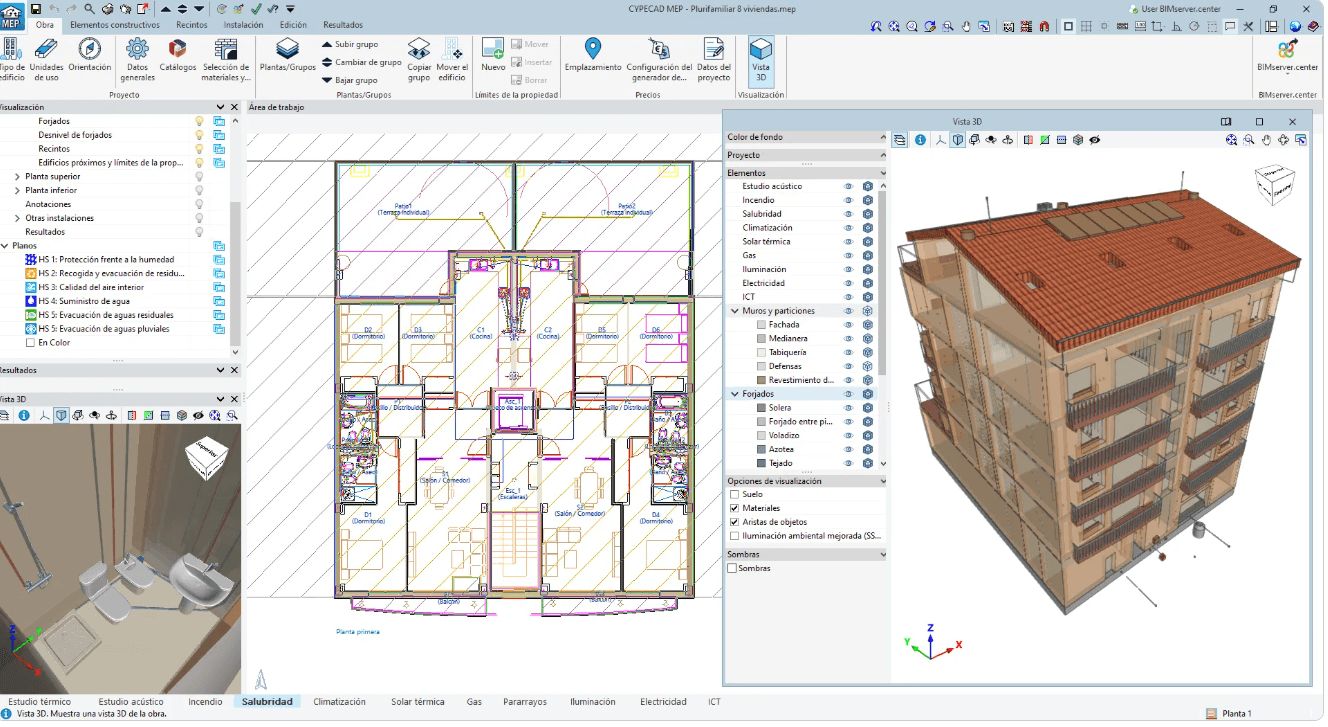

- CYPECAD MEP trabaja sobre un modelo 3D integrado para el diseño/dimensionamiento de envolvente e instalaciones del edificio (climatización, iluminación, electricidad, incendios, fontanería, etc., según su descripción).
Idea práctica: piensa en “aportaciones” por disciplina. Cada aplicación suma información (geometría + propiedades + resultados) que después puedes reutilizar para coordinación, medición y documentación.
Paso C — Coordinación y revisión del modelo

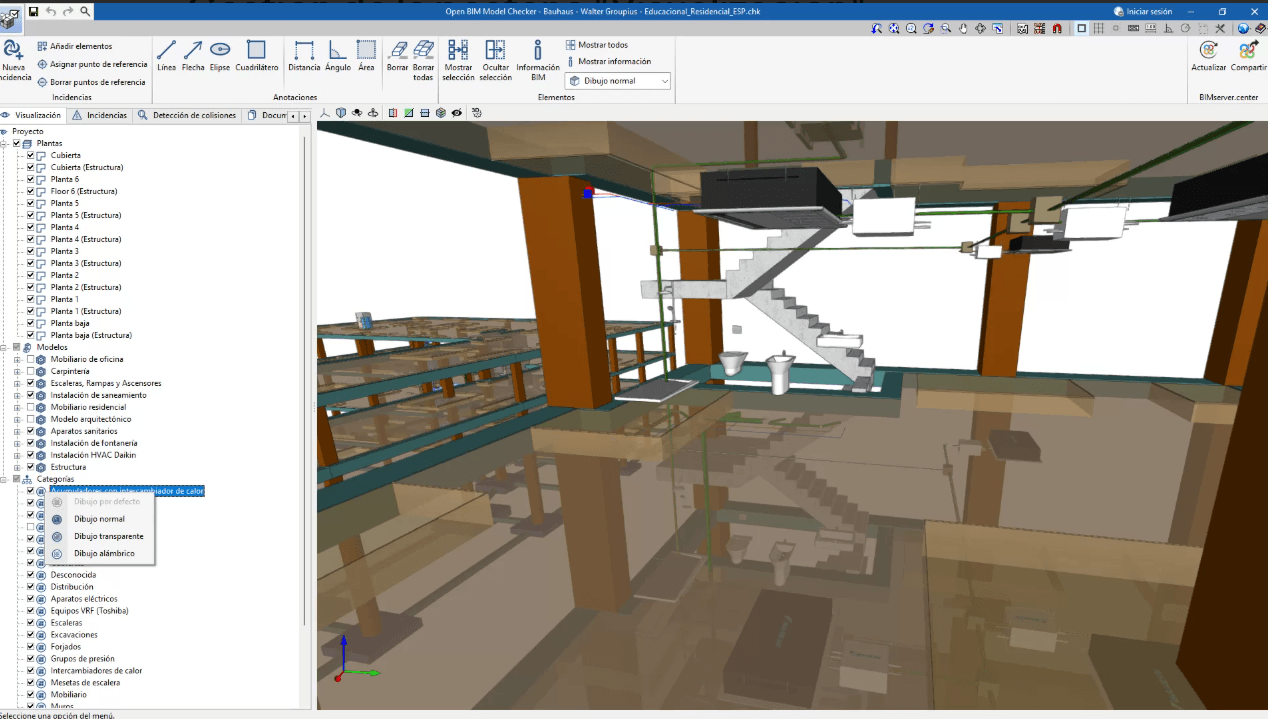

Para controlar interferencias y calidad del modelo en un flujo BIM, suele ser útil una fase de revisión. En el ecosistema de CYPE existe Open BIM Model Checker (categoría “Detección de colisiones”).
⚠️ Open BIM Model Checker — Este software nos dejará pronto (según su estado en la ficha).
Si ya lo usas, conviene planificar el cambio de herramienta/proceso para esta tarea.
Paso D — Mediciones y presupuesto desde el IFC (con criterios)
Aquí suele estar el gran acelerador del proyecto: pasar del modelo a medición/presupuesto sin duplicar.

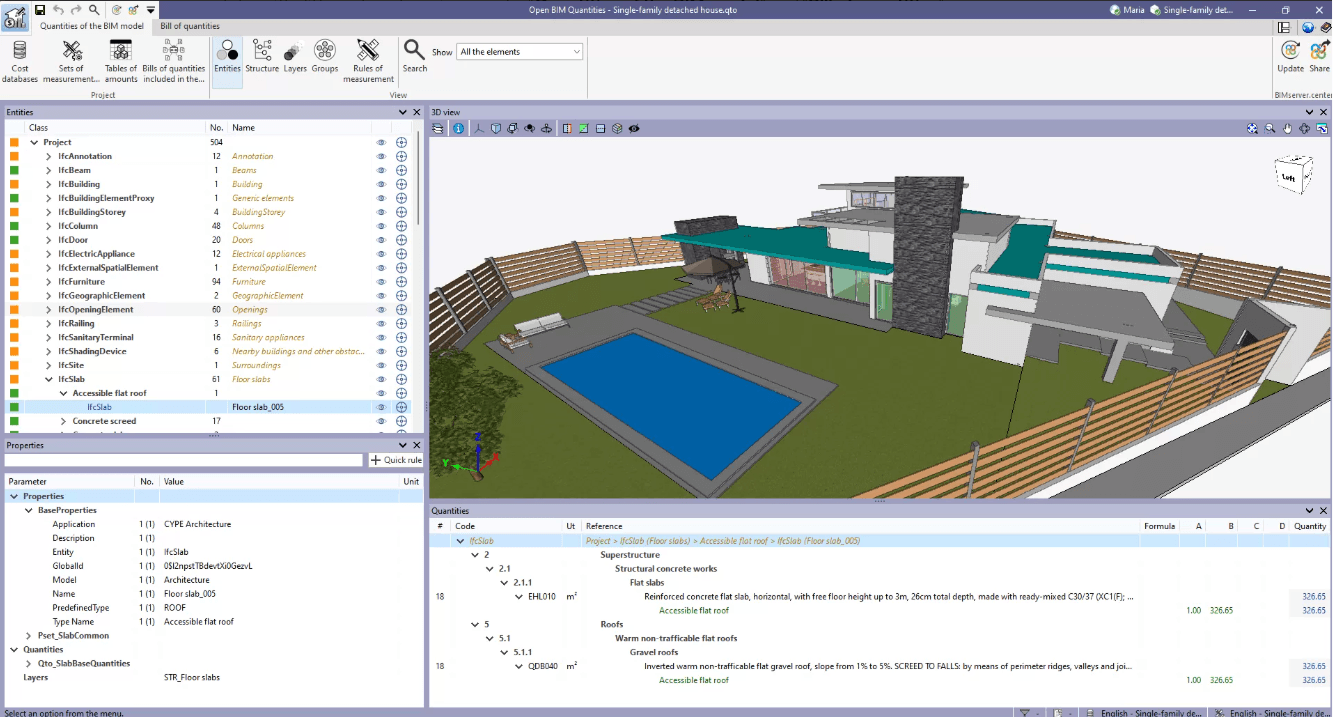

La documentación de Open BIM Quantities indica que permite:
- Importar modelos desde CYPE Architecture, IFC Builder, Revit (con Plugin), modelos IFC, e incluso modelos de estructuras como CYPECAD o de instalaciones (CYPEPLUMBING, CYPELEC, CYPEHVAC, CYPEFIRE, CYPETEL, etc.).
- Importar bancos de precios FIEBDC‑3 del Generador de precios (y también de otros programas) o en CSV.
- Exportar listados (HTML, DOCX, PDF, RTF, TXT).
- Exportar el presupuesto a FIEBDC‑3 para tratarlo en programas de presupuestos como Arquímedes.
- Exportar documentación para ser usada en CYPE Memorias CTE.
Consejo clave: define “criterios de medición” coherentes (qué propiedades IFC miden qué unidades de obra). Un mismo modelo puede medir distinto según el objetivo (presupuesto, control de costes, certificaciones…).
Paso E — Presupuesto, planificación y control

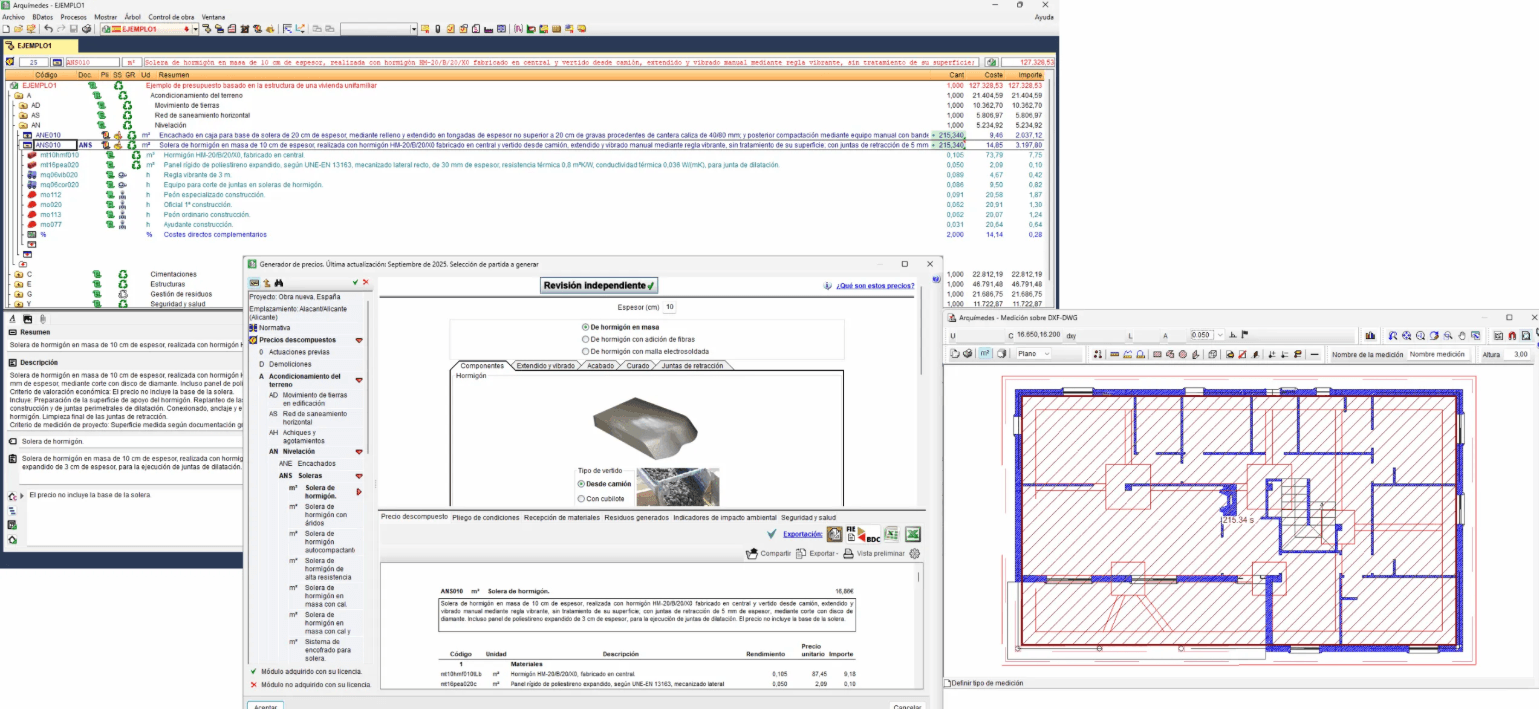

Con el BC3 (FIEBDC‑3) puedes llevarlo a Arquímedes, que está orientado a presupuestos y ofertas, con múltiples sistemas de medición (incluida la procedente de flujos BIM/CAD) y con posibilidades de planificación y control (costes, cronogramas, certificaciones, compras, seguimiento financiero…), según su descripción.
Esto cierra el círculo “del modelo al proyecto”: el BIM no se queda en 3D, sino que desemboca en gestión y documentación económica.
Paso F — Documentación del proyecto (memorias y planos)
Para convertir el BIM en entregables, dos piezas encajan especialmente bien:
- CYPE Memorias CTE: según su descripción, genera y gestiona documentación de proyecto (memoria, pliego, mediciones y presupuesto, etc.) con el orden del CTE y puede leer información del proyecto BIM e incorporarla a la memoria mediante IFC.

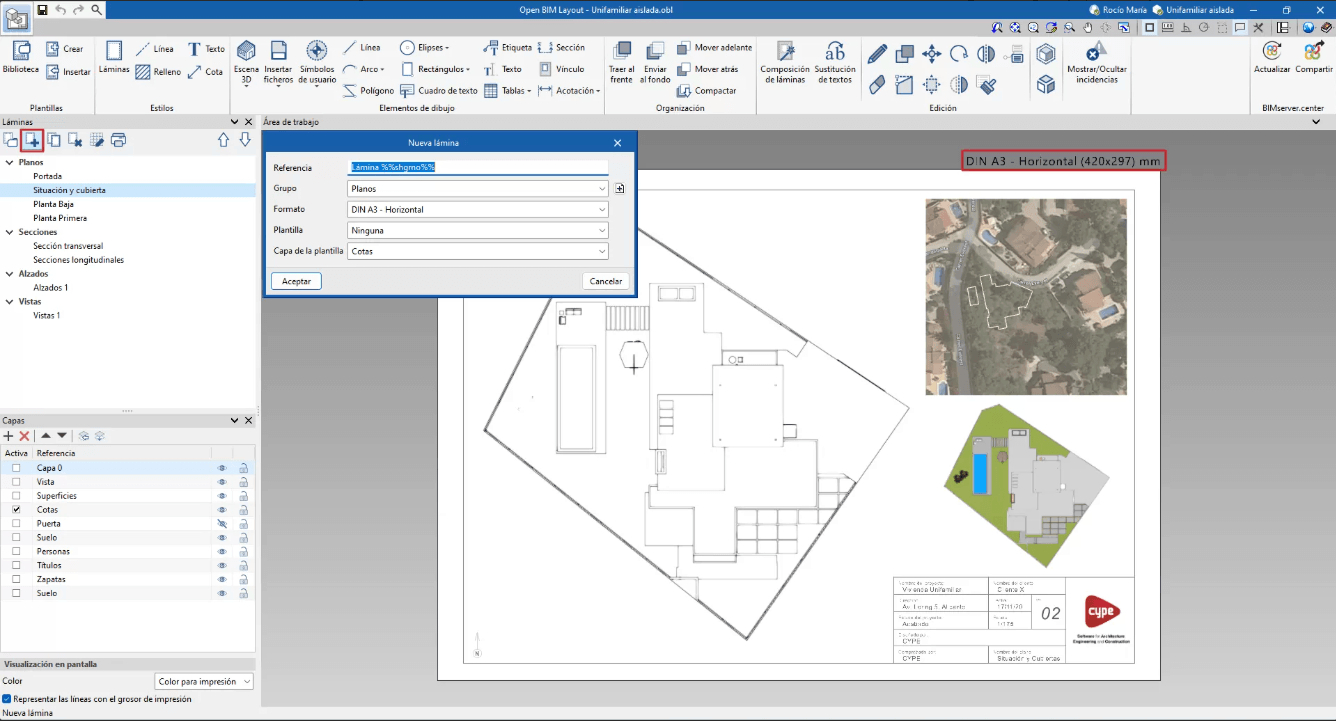

- Open BIM Layout (gratuita): su objetivo es la generación de vistas y la maquetación/acotación de planos a partir de modelos BIM (plantas, alzados, secciones y perspectivas).
Recomendación de flujo: cuando el modelo ya está suficientemente “maduro”, pasa a documentación. Evitas rehacer planos por cambios que todavía estaban “vivos”.
3) Ejemplo rápido de flujo (aplicable en oficina)
Si tu objetivo es reducir tiempos en un proyecto típico de edificación, una secuencia eficiente puede ser:
- Modelo arquitectónico base (CYPE Architecture o IFC Builder / Revit con Plugin).
- Aportación estructural (CYPECAD) y/o MEP (CYPECAD MEP).
- Revisión/coordinación (proceso de chequeo de colisiones/consistencia).
- Medición y presupuesto con Open BIM Quantities + banco de precios (Generador de precios en FIEBDC‑3).
- Presupuesto y control en Arquímedes (vía BC3).
- Planos con Open BIM Layout y memorias con CYPE Memorias CTE.
Este enfoque funciona porque cada paso reutiliza datos del anterior, y no depende de “copiar y pegar” información.
Recursos e ideas para acelerar (sin complicarte)
- Estandariza “contenedores”: un IFC por disciplina y por finalidad (cálculo, medición, documentación).
- Alinea el modelado con el uso: lo que sirve para visualizar no siempre sirve para calcular o medir (tal como advierte la guía de interoperabilidad).
- Aprovecha FIEBDC‑3 (BC3) como puente de presupuestos: Open BIM Quantities → Arquímedes.
- Planifica la transición si tu flujo depende de herramientas con aviso de retirada (como Open BIM Model Checker).
Conclusión
Un flujo BIM rápido no depende de trabajar más horas, sino de trabajar con la información bien organizada: contenedores por disciplina, IFC coherente, medición conectada a bancos de precios y documentación automatizable. Si organiza tu flujo BIM con CYPE, el salto del modelo al proyecto deja de ser un cuello de botella y se convierte en una ventaja.
