Si necesitas plantear una instalación de climatización de forma ordenada, coordinada con la geometría del edificio y apoyada en sus cargas térmicas, CYPEHVAC puede ayudarte durante todo el proceso. Esta guía está pensada para acompañarte de manera práctica, desde la preparación del modelo hasta la comprobación de los equipos y redes. Verás cómo aprovechar los recintos, las cargas y los elementos de la instalación para tomar decisiones de diseño con mayor claridad. El objetivo es que puedas empezar con una metodología sencilla y aplicable a proyectos reales.
¿Qué permite hacer CYPEHVAC?
CYPEHVAC es una aplicación para el diseño de instalaciones de calefacción, ventilación y aire acondicionado. Además, CYPEHVAC permite dimensionar los siguientes elementos:
- Radiadores.
- Fancoils.
- Calderas.
- Bombas de calor.
- Redes de ventilación mediante conductos.
- Unidades de recuperación de calor.
- Ventiladores.
- Unidades de tratamiento de aire.
La idea central del flujo de trabajo es aprovechar la información disponible del edificio —su geometría, plantas, recintos y cargas térmicas— para definir y comprobar la instalación de climatización. De este modo, el diseño puede basarse en datos asociados a cada espacio en lugar de plantearse de manera aislada.

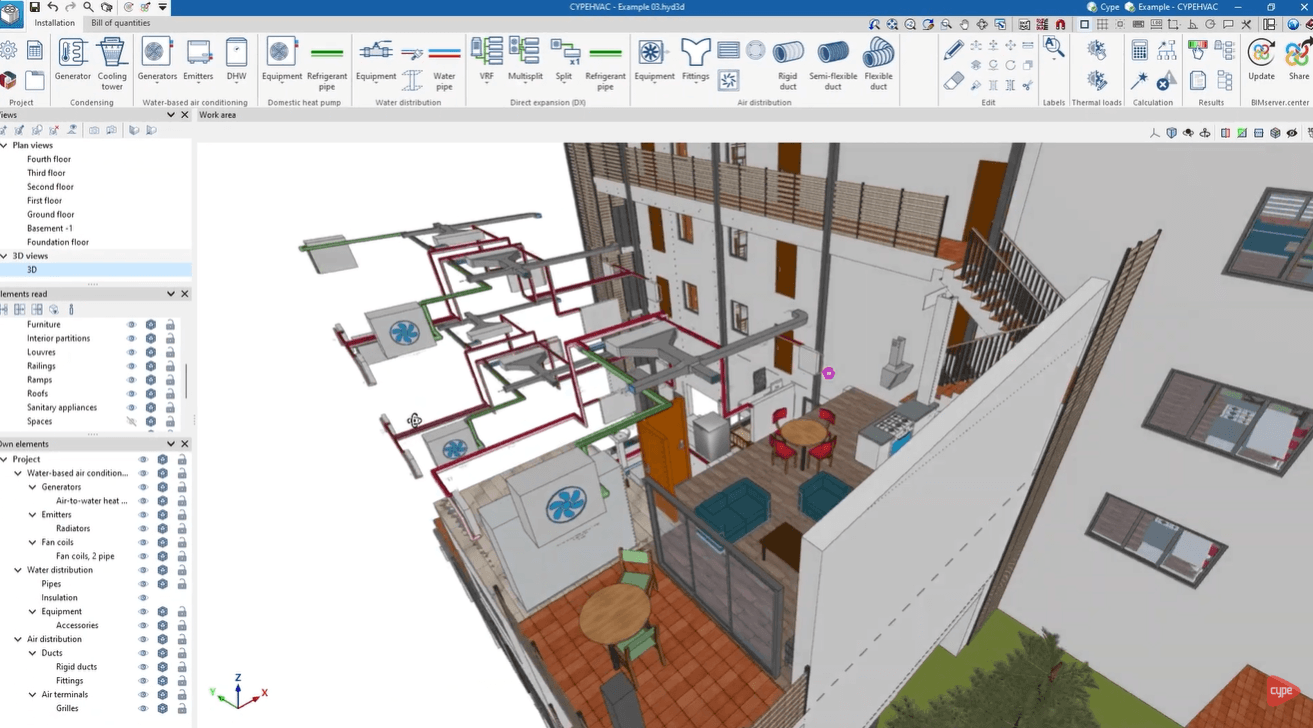

CYPEHVAC: Dimensionado de climatización a partir del modelo del edificio
La palabra clave de este proceso es CYPEHVAC: Dimensionado de climatización. En la práctica, el dimensionado comienza con una base fiable: el modelo arquitectónico del edificio y la organización de sus recintos.
Al vincular el trabajo a un proyecto de BIMserver.center, CYPEHVAC puede importar la geometría del edificio. Esto permite generar la organización en plantas, reconocer la disposición de los recintos y utilizar esta información como soporte gráfico y técnico para introducir los componentes de la instalación.
Además, el programa puede trabajar con cargas térmicas estimadas en la propia creación de la obra o con resultados calculados en herramientas específicas. También se pueden importar cargas térmicas procedentes de CYPETHERM LOADS y CYPECAD MEP.
Este enfoque aporta una ventaja relevante: cada decisión de diseño puede relacionarse con las necesidades térmicas de los espacios. Así, el proyectista puede revisar si la potencia instalada resulta suficiente para atender la demanda de cada recinto.

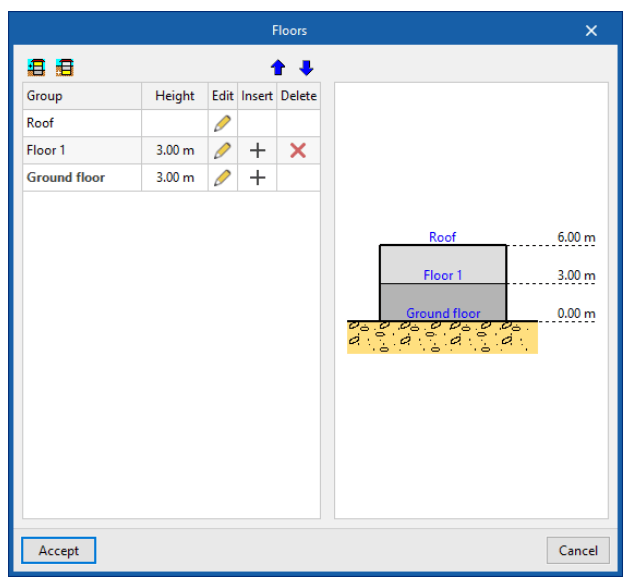

- Crear la obra y preparar la información de partida
El primer paso consiste en crear una obra nueva desde Archivo > Nuevo. Durante esta fase se puede optar por vincular el proyecto y cargar información del edificio, aunque también es posible desarrollar la instalación mediante introducción libre o sobre plantillas.
CYPEHVAC admite el apoyo de plantillas en formatos DXF-DWG, DWF o imágenes como JPEG, JPG, BMP y WMF. Esta opción resulta útil cuando se dispone de planos de planta, pero no de un modelo geométrico completo.
Cuando existe un modelo BIM, la importación permite disponer de:
- La geometría del edificio.
- La organización por plantas.
- Los recintos.
- Planos de planta.
- Cargas térmicas asociadas a los recintos, si están disponibles.
- La distribución espacial de dichas cargas.
También se pueden importar modelos procedentes de CYPE Architecture, IFC Builder, archivos IFC y modelos creados en Autodesk Revit mediante el Plugin Open BIM – Revit. En el caso de CYPECAD MEP, la documentación especifica que se importan la geometría arquitectónica y las cargas térmicas, pero no el diseño de climatización realizado en ese programa.
- Revisar las cargas térmicas antes de dimensionar

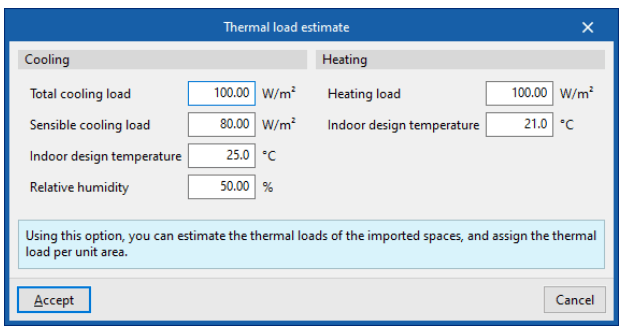

Antes de seleccionar equipos, conviene comprobar de dónde proceden las cargas térmicas y cómo están asociadas a los recintos. Si el proyecto no incorpora resultados de cálculo, CYPEHVAC permite realizar una estimación de cargas térmicas durante el proceso de creación de la obra.
Cuando las cargas están disponibles, pueden utilizarse en el dimensionado de la instalación. Este punto es especialmente importante porque permite relacionar la potencia de emisión o tratamiento con la demanda térmica del espacio.
En los sistemas que disponen de red de conductos y terminales de aire, el programa asigna las cargas térmicas a los equipos correspondientes. Si no se ha introducido la red de conductos y terminales o si se trabaja con un equipo de descarga directa, el equipo recibe únicamente la carga térmica del recinto donde está situado.

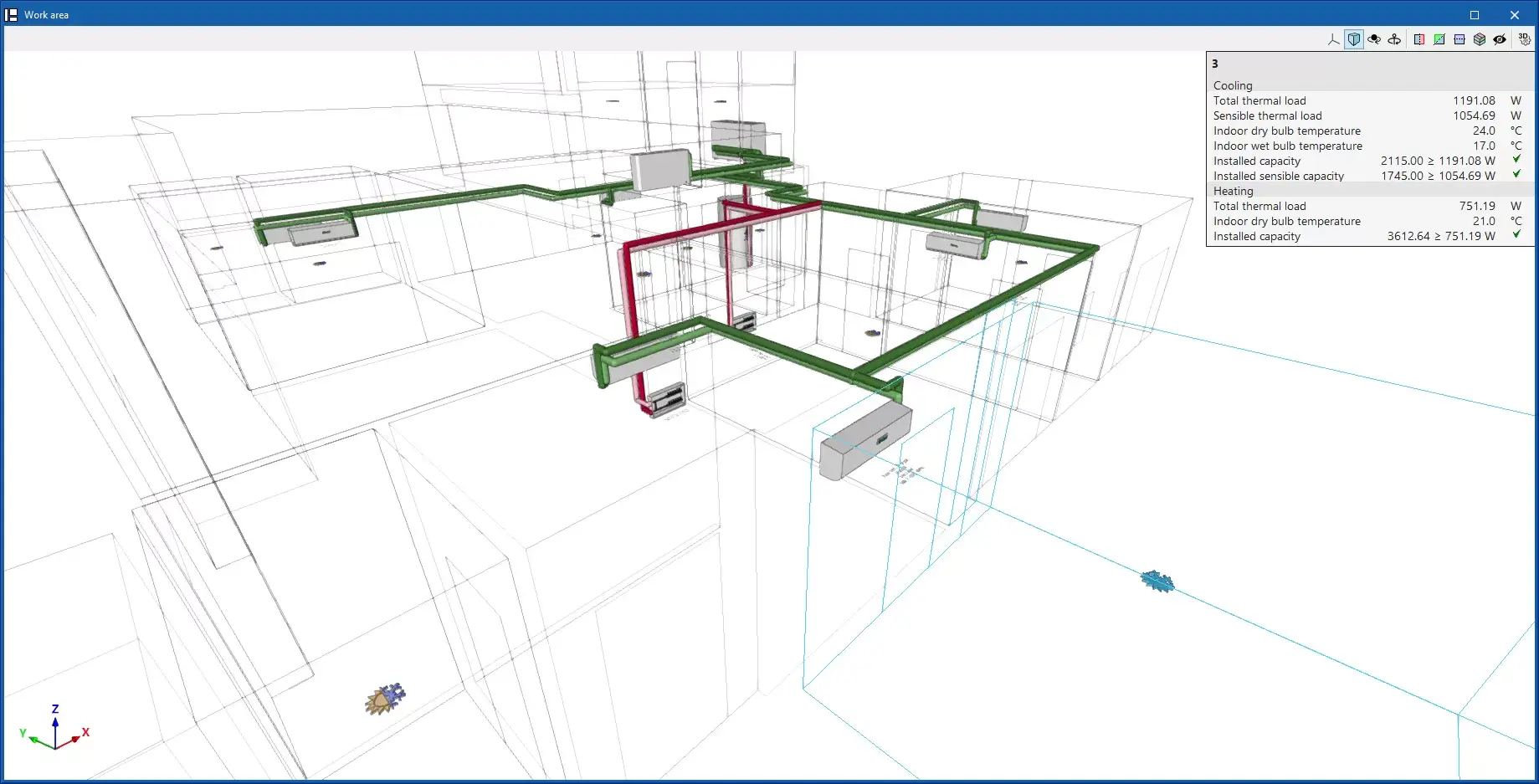

La suma de la potencia de los elementos asociados aparece como potencia instalada en la carga térmica del recinto, de forma que el programa puede comprobar si dicha potencia es suficiente.
- Definir equipos, redes y terminales
Con las cargas revisadas, el siguiente paso es introducir los elementos de la instalación. CYPEHVAC organiza estos elementos en bloques como:
- Condensación.
- Climatización por agua.

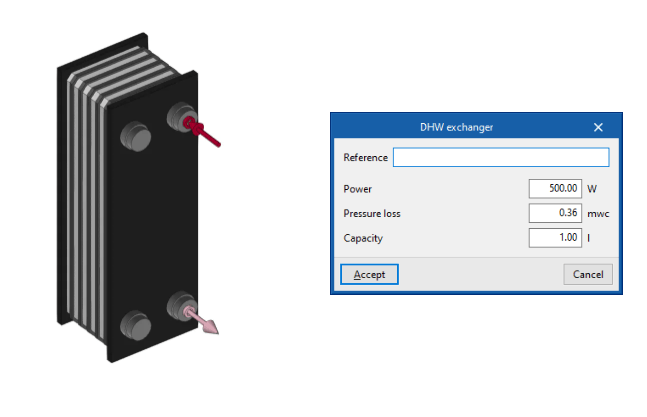

- ACS.
- Aerotermia.
- Distribución de agua.
- Expansión directa.
- Distribución de aire.
Antes de colocarlos en el plano, es recomendable revisar los parámetros generales del proyecto desde Proyecto > Opciones generales. Después, pueden definirse tipologías mediante catálogos de fabricantes o bibliotecas de elementos genéricos.
Esta preparación facilita repetir soluciones y mantener criterios coherentes en los distintos recintos del edificio.
Ejemplo: bomba de calor y fancoils por conductos
Un ejemplo de solución descrita en la documentación consiste en una instalación compuesta por:

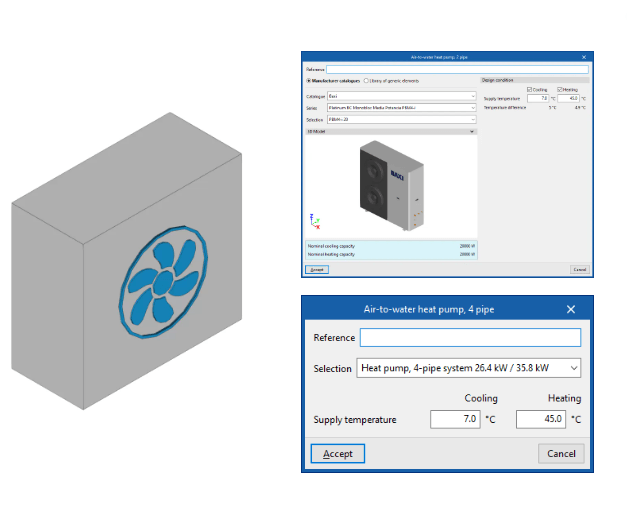

- Una bomba de calor aire-agua de dos tubos.
- Tuberías de agua para la distribución hidráulica.

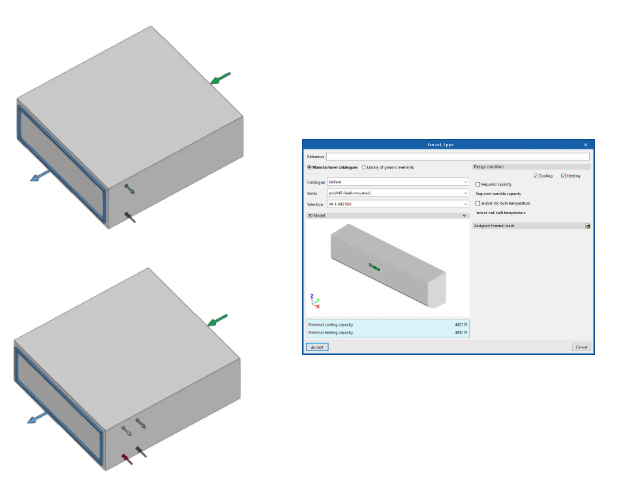

- Fancoils de dos tubos.
- Conductos rígidos.
- Rejillas como terminales de aire.
En este caso, la instalación combina distribución de agua y distribución de aire. El dimensionado debe considerar la capacidad de los equipos, la red hidráulica y los caudales asociados a los terminales.
En instalaciones con emisores de agua y distribución de aire —como fancoils de conductos o climatizadoras—, la potencia del equipo se reparte entre los terminales de aire de forma proporcional a los caudales asignados a estos.
- Dimensionar y comprobar la distribución de aire
Para proyectos con climatización por aire, CYPEHVAC incorpora el módulo Conductos de aire acondicionado, destinado al cálculo y dimensionado de conductos en la pestaña Distribución de aire.
Este recurso permite incorporar los datos necesarios de la instalación, introducir los elementos de climatización y realizar operaciones de cálculo, dimensionado y comprobación. Por tanto, no se trata solo de dibujar el trazado: el objetivo es verificar que la red propuesta responde a las necesidades de distribución de aire del proyecto.
Un consejo práctico es introducir primero los equipos y terminales principales, y después completar la red de conductos. De esta manera, la relación entre las cargas, los caudales y los puntos de impulsión o retorno puede revisarse con una secuencia más clara.
- Ajustar manualmente las cargas cuando sea necesario
Aunque el modelo y la red de distribución ayudan a automatizar parte de la asignación, existen situaciones en las que el proyectista necesita intervenir manualmente.

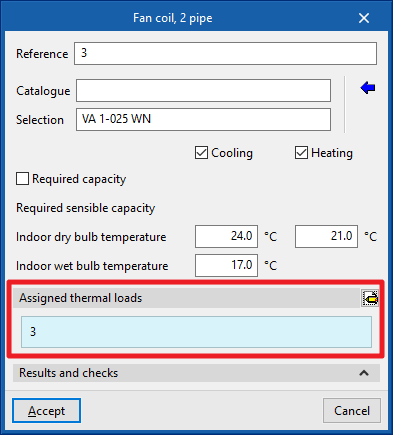

CYPEHVAC permite asignar a un equipo un porcentaje de las cargas térmicas de los recintos, tanto si las cargas se han leído del modelo como si se han introducido directamente en el programa. Esta operación puede realizarse mediante el icono Asignar del bloque Cargas térmicas o desde la edición de cada elemento, en el apartado Cargas térmicas asignadas.
Esta posibilidad es útil, por ejemplo, cuando se trabaja con un sistema de fancoils de conductos pero todavía no se ha modelado la distribución de aire. En ese escenario, la asignación manual permite mantener el vínculo entre la demanda de los recintos y la potencia requerida por el sistema.
- Diferenciar potencia requerida y potencia nominal
En el panel de edición de los equipos, CYPEHVAC incorpora la opción Potencia requerida. Cuando está activada, se define directamente la potencia que el equipo debe cubrir. Esta potencia puede equivaler a la carga térmica del recinto, aunque puede ser distinta de la potencia nominal del equipo.
Si se desactiva esta opción, la instalación se dimensiona a potencia nominal.
Esta elección afecta al caudal de las tuberías de agua que llegan a los equipos y también a los requerimientos de equipos generadores, como bombas de calor o calderas. Por ello, es recomendable revisar este criterio antes de avanzar con el dimensionado de las redes.
Consejos para un flujo de trabajo más eficaz
- Comprueba el modelo antes de introducir equipos. Una geometría y unos recintos bien organizados facilitan el trabajo posterior.
- Identifica el origen de las cargas térmicas. Distingue si proceden de una estimación o de un cálculo realizado en una herramienta especializada.
- Define tipologías reutilizables. Las bibliotecas de elementos genéricos y los catálogos ayudan a estandarizar soluciones.
- Introduce terminales y redes con un criterio de sistema. Evita dimensionar equipos sin revisar cómo se distribuye su potencia o su caudal hacia los recintos.
- Revisa la potencia instalada. Es una referencia para comprobar la cobertura de la carga térmica de cada espacio.
- Utiliza asignaciones manuales cuando falte parte del modelo. Pueden ser una solución de trabajo válida mientras se completa la red de distribución.
Conclusión
CYPEHVAC permite desarrollar instalaciones de climatización apoyándose en la geometría del edificio, los recintos y las cargas térmicas disponibles. Al combinar la definición de equipos, terminales, redes y comprobaciones de potencia, el proyectista puede estructurar el dimensionado con una visión más coordinada y trazable del proyecto.
