CYPECAD permite considerar 3 tipos de vigas de cimentación, dependiendo del modelo de análisis que estemos empleando para la estructura de la edificación.
Para un modelo de cálculo con base empotrada (con vinculación exterior), podemos trabajar con: Vigas de atado (Vigas de conexión o Vigas riostras) y
con Vigas centradoras (Vigas de Equilibrio). Para un modelo de cálculo con interacción terreno – estructura (sin vinculación exterior), podemos trabajar con: Vigas de cimentación.
Vigas de Atado
También se conocen como vigas de conexión o vigas riostras, este tipo de vigas se deben considerar como una barra con sus extremos articulados, la finalidad principal es la de conectar las cimentaciones, se diseñan principalmente para resistir el axil máximo tanto en compresión como en tracción.
Vigas Centradoras
También se les conoce como vigas de equilibrio, este tipo de vigas suele tener peraltes considerables y se diseñan para resistir esfuerzos a momentos y cortantes, este tipo de viga se analiza como una barra con sus extremos empotrados al borde del elemento al cual se conecta.
Vigas de Cimentación
A este tipo de viga se le debería de conocer realmente como una VIGA DE CIMENTACION, ya que cumple también con la función de una cimentación, la cual es de transmitir cargas al terreno. El modelo de análisis de este tipo de viga considera también el módulo de reacción del terreno (módulo de balasto), considerando la cimentación apoyada sobre un suelo elástico, de acuerdo con el modelo de Winkler.

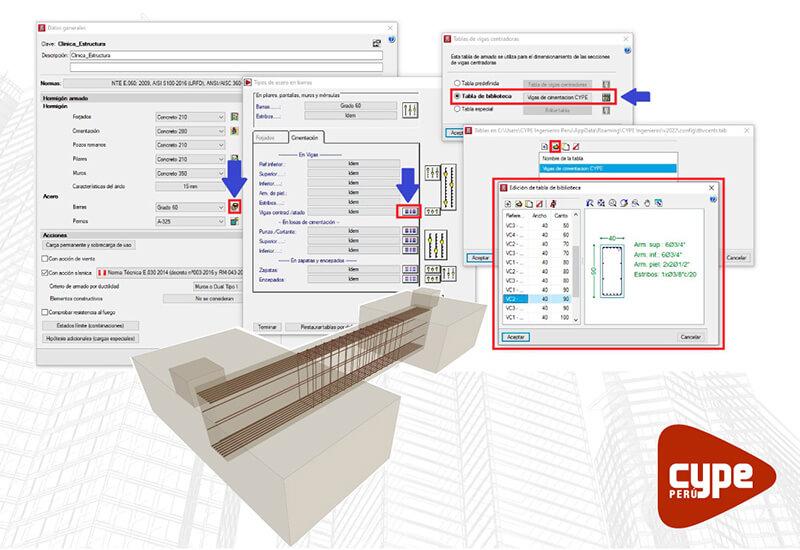

Video demostrativo de Tipos de vigas de CYPECAD
Asistente CYPE
