Interpretar los resultados de un programa de cálculo puede parecer abrumador al principio, sobre todo cuando se mezclan listados extensos, planos con mucha información y términos técnicos. Si estás en ese punto, aquí tienes una guía práctica y amable para ayudarte a interpretar listados y planos en CYPECAD con más seguridad. La idea es que sepas qué mirar primero, cómo cruzar información entre planos y listados y cómo detectar rápidamente si un resultado “tiene sentido”. Además, te dejaré consejos de organización y algunos recursos para que tu revisión sea más rápida, clara y trazable.
1) La idea clave: listados y planos se complementan
Según la documentación, en CYPECAD puedes obtener con facilidad listados tanto de datos introducidos como de resultados (combinaciones, cimentación, armados, envolventes, mediciones, cuantías, viento, sismo, efectos de segundo orden, etc.). Es decir: el listado te da la “explicación numérica” y de verificación, mientras que el plano te ofrece la “lectura constructiva” (geometría, disposición de armaduras, detalles, etiquetas, etc.).
La documentación también indica que los listados pueden generarse en distintos formatos (por ejemplo, HTML, RTF, PDF, etc.), y que los planos pueden imprimirse o exportarse a DXF/DWG y también a PDF, con una configuración muy personalizable (formatos, tamaños de papel, escalas, grosores, textos, cajetín…).
En otras palabras: para interpretar listados y planos en CYPECAD, el truco no es leerse “todo” en orden, sino saber qué documento responde a cada pregunta.

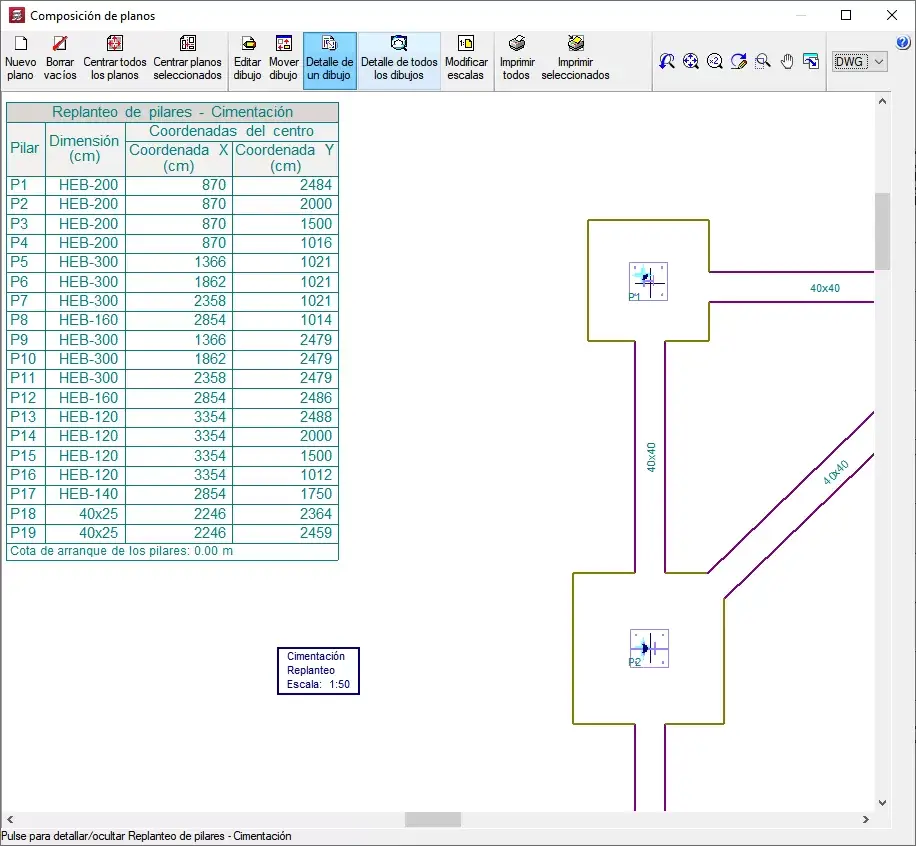

2) Qué puedes esperar encontrar en los planos (y cómo leerlos sin saturarte)
La documentación describe que los planos en CYPECAD son configurables y pueden incluir, entre otros:
- Planos de replanteo, planta, cimentación, vigas
- Cuadro de pilares, despiece de pilares y pantallas
- Cargas a cimentación, alzado de muros, despiece de escaleras
- Ménsulas cortas, etc.
- Opcionalmente: tablas de medición y despiece de armaduras
- Integración de DXF/DWG usados para definir la obra (todo o por capas)
Un método simple para revisar planos
- Empieza por los planos de planta/vigas y el cuadro de pilares: te ayudan a entender la “estructura base” que el programa ha interpretado.
- Salta a cimentación (si aplica) para ver coherencia de apoyos y cargas.
- Revisa los planos de despiece (pilares/pantallas/escaleras) cuando ya tengas claro el “mapa” general.
Personalización (clave para no perderte)
CYPECAD permite aplicar escala, grosores de trazo, tamaño de letra y cajetín. Esto parece menor, pero en práctica es decisivo: una mala escala o un texto demasiado pequeño hace que el plano sea ilegible y parezca “más complejo” de lo que es.
Además, la documentación indica que existe un editor de dibujo dentro de las plantas para añadir cotas, textos, secciones, detalles DXF, secciones de forjado, mover textos, etc., y que estas modificaciones se graban con el proyecto. Úsalo para “limpiar” el plano y convertirlo en un documento realmente revisable.

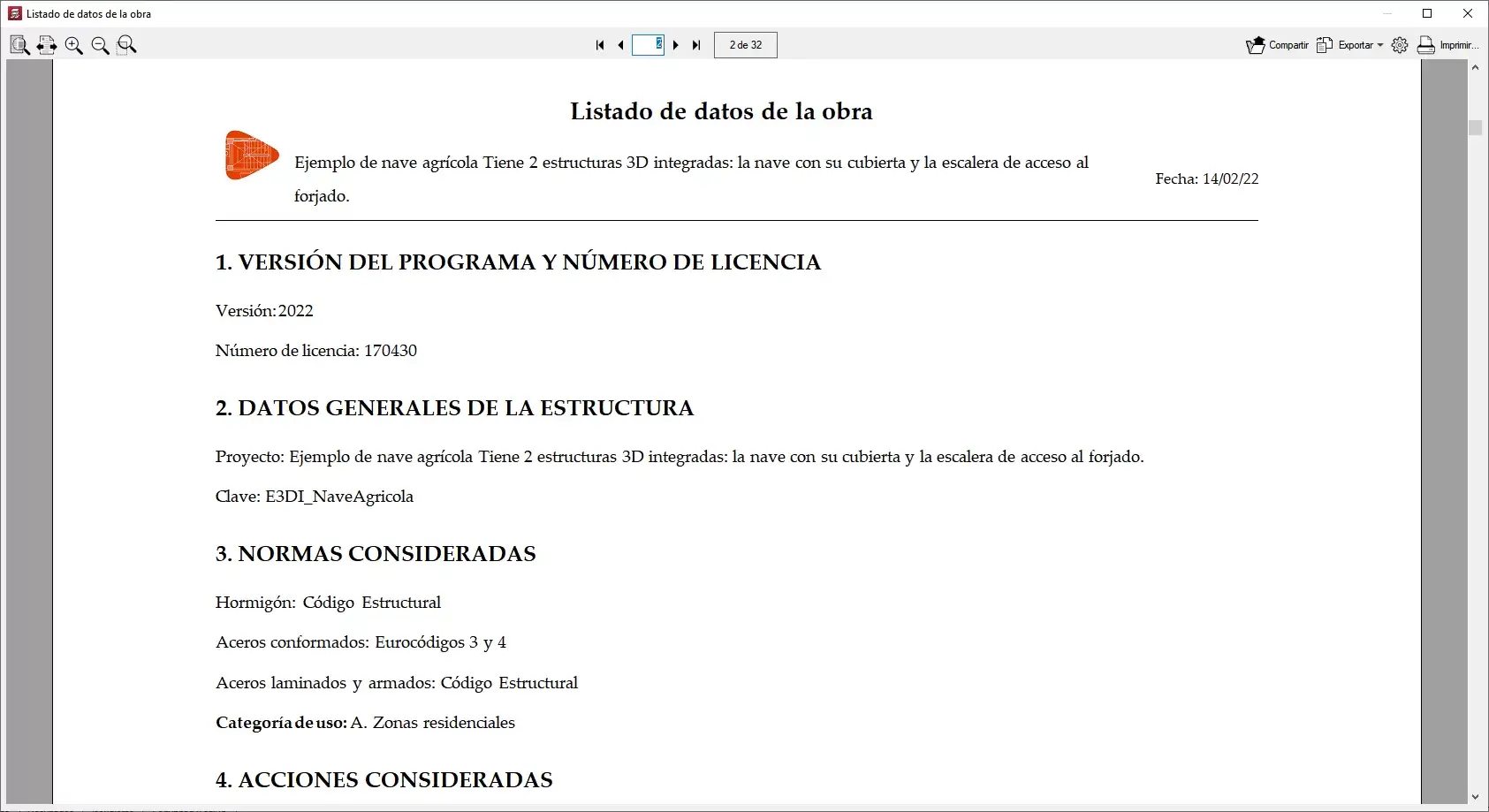

3) Qué puedes esperar de los listados (y cómo interpretarlos con orden)
Los listados son tu herramienta para justificar y verificar. En CYPECAD, según la documentación, puedes listar:
- Datos generales de la obra (grupos, plantas, alturas, geometría, materiales, niveles de control, etc.)
- Combinaciones usadas en el cálculo
- Armados en vigas (envolventes necesarias, momentos, cortantes, torsores, armadura dispuesta, flecha activa)
- Envolventes (con dibujos de envolventes de momentos/cortantes/torsores)
- Mediciones (vigas, superficies/volúmenes, viguetas, bovedillas, cuantías por m², etc.)
- Pilares y pantallas (armados, esfuerzos en arranques, esfuerzos por hipótesis, esfuerzos pésimos)
- Desplazamientos por hipótesis y por planta
- Efectos de segundo orden
- Cargas de viento
- Coeficientes de participación (sismo) y resultados por dirección
- Listados de cimentaciones y comprobaciones
- Etc.
Lectura recomendada (de lo global a lo crítico)
Para no ahogarte, sigue esta jerarquía:
- Listado general + combinaciones
Antes de mirar armados, confirma que el “contexto” del cálculo es el correcto: plantas, materiales, acciones consideradas y combinaciones. - Envolventes (momentos/cortantes/torsores)
Son el puente entre “cargas y combinaciones” y “armaduras”. - Armados dispuestos
Una vez ves la demanda (envolventes), interpreta el armado propuesto. - Comprobaciones detalladas (E.L.U.)
Aquí se fundamenta el porqué (cuando necesitas justificar).
La documentación destaca específicamente listados como:
- “Listados detallados de comprobaciones de estados límite últimos”
- “Listado de justificación de la acción del viento”
4) Ejemplo práctico de flujo de revisión (rápido y trazable)
Imagina que quieres validar una viga “conflictiva” (por cuantía alta o porque te chirría el armado).
- En planos de vigas, localiza el elemento y anota:
- Planta / eje / referencia
- Geometría (canto, ancho)
- Armado representado o etiquetas de despiece (si están activadas)
- Ve a listados de armados en vigas:
- Busca esa viga y revisa si aparecen envolventes de capacidades necesarias (momentos/cortantes/torsores), y la armadura dispuesta.
- Contrasta con listado de envolventes (si lo estás usando):
- Te ayuda a verificar si el punto de máximo momento/cortante coincide con donde esperas (apoyos, vanos, cambios de rigidez).
- Si necesitas justificar formalmente:
- Apóyate en los listados detallados de comprobaciones E.L.U..
Este método es simple, pero muy eficaz para interpretar listados y planos en CYPECAD sin hacer “lectura infinita” de documentos.

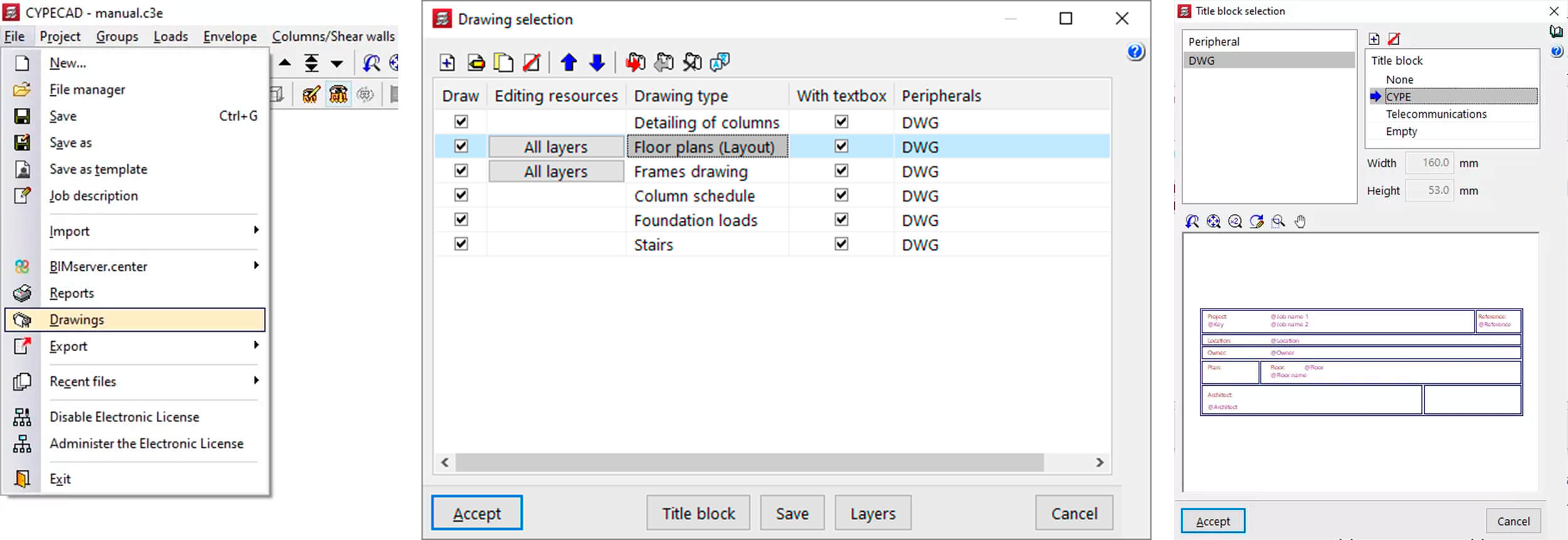

5) Cómo generar y gestionar planos en CYPECAD (para que salgan “bien”)
Según la documentación, para obtener planos:
- Menú Archivo > Planos o botón Planos (parte superior derecha)
- En la ventana Selección de planos puedes Añadir planos (se abre “Edición del plano”), y gestionar la lista (editar, copiar, borrar, reordenar).
- Puedes exportar/importar series de planos, útil para reutilizar configuraciones.
- Existe una opción “Idioma para obtener listados y planos” para generar listados/planos en un idioma distinto al de la instalación.
En esa lista:
- “Dibujar” define qué se genera
- “Recursos de edición” incluye tus anotaciones del editor
- “Con cuadro” añade recuadro con tipo y escala
- “Periférico” permite exportar a DWG/DXF o imprimir, incluyendo PDF
- La opción Cajetín permite importar un DWG/DXF, usar uno predefinido, o dejar hueco “Vacío”.
6) Consejos e ideas para no perderte (especialmente en proyectos grandes)
- Configura una “serie de planos” estándar de tu oficina y guárdala: te evita olvidos y da consistencia.
- Activa solo lo necesario en cada revisión: si estás revisando cimentación, céntrate en planos/listados de cimentación y cargas a cimentación.
- Aprovecha los formatos de salida: listados a PDF/RTF para justificar; planos a DWG/DXF si necesitas retoque final en CAD.
- Usa el editor de planos para mover textos y mejorar legibilidad: un plano limpio se revisa mejor y reduce errores.
- Cruza siempre plano + listado en los elementos críticos: el plano te dice “qué se construye”; el listado te dice “por qué vale”.
Conclusión
Dominar la revisión no consiste en leerlo todo, sino en seguir un orden: primero entender el modelo en planos, luego validar combinaciones y envolventes en listados, y finalmente justificar con comprobaciones detalladas. Con una buena configuración de planos y un método de contraste, interpretar listados y planos en CYPECAD se vuelve rápido y fiable.
