La Coordinación MEP con CYPE es una de las formas más efectivas de reducir errores típicos de proyecto (choques entre conductos, bandejas, tuberías, equipos, falsos techos, etc.) y, sobre todo, de evitar ese “doble trabajo” que aparece cuando cada disciplina avanza por separado. En este artículo te acompaño paso a paso con un enfoque práctico: qué herramientas de CYPE puedes usar, cómo organizar un flujo de coordinación, qué revisar en cada entrega y qué hábitos ayudan a detectar interferencias antes de llegar a obra. Si te atascas en algún punto, te dejo ideas y recursos para seguir avanzando.
¿Qué implica realmente la Coordinación MEP con CYPE?
Cuando hablamos de Coordinación MEP con CYPE, no se trata solo de “ver un 3D bonito”. Se trata de proyectar y dimensionar instalaciones (MEP) sobre un modelo 3D integrado, con información suficiente para:
- Diseñar instalaciones (climatización, electricidad, fontanería, evacuación, etc.).
- Generar documentación (planos, listados, mediciones, resultados).
- Revisar compatibilidades entre disciplinas (interferencias y conflictos geométricos).
- Reducir cambios tardíos: cuanto antes se detecta un conflicto, menos cuesta corregirlo.
Dentro del ecosistema de CYPE, hay programas que se orientan a modelado/dimensionamiento de instalaciones (MEP), otros a planos, otros a mediciones y otros a revisión de modelos.
Herramientas CYPE habituales para coordinar MEP (y para qué sirve cada una)
A continuación, tienes una “caja de herramientas” típica para coordinar MEP con CYPE, con el rol que suele asumir cada programa en el flujo:

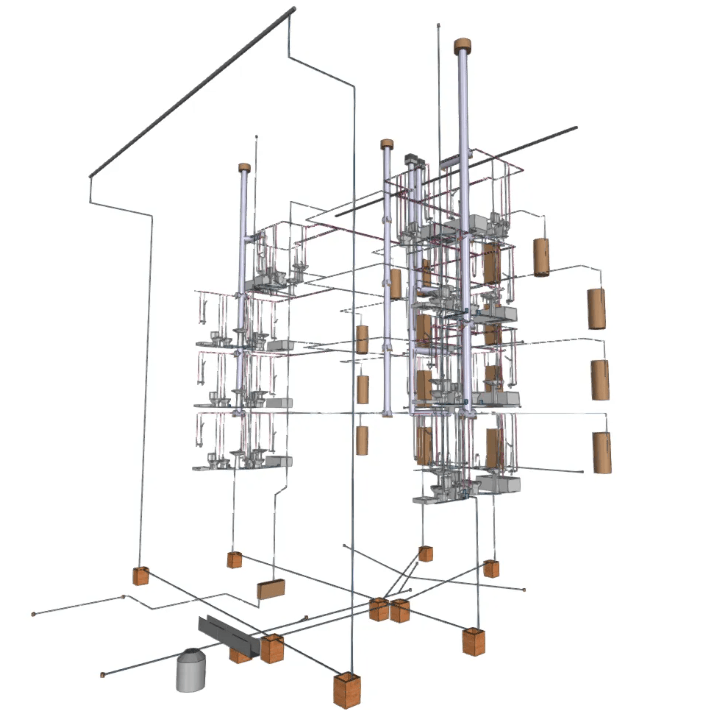

CYPECAD MEP
- Diseño y dimensionamiento de la envolvente, distribución e instalaciones del edificio sobre un modelo 3D integrado.
- Permite integrar en un único modelo instalaciones como: electricidad, iluminación, telecomunicaciones, abastecimiento y evacuación, climatización, gas, protección contra incendios, etc. (según indica su documentación general).

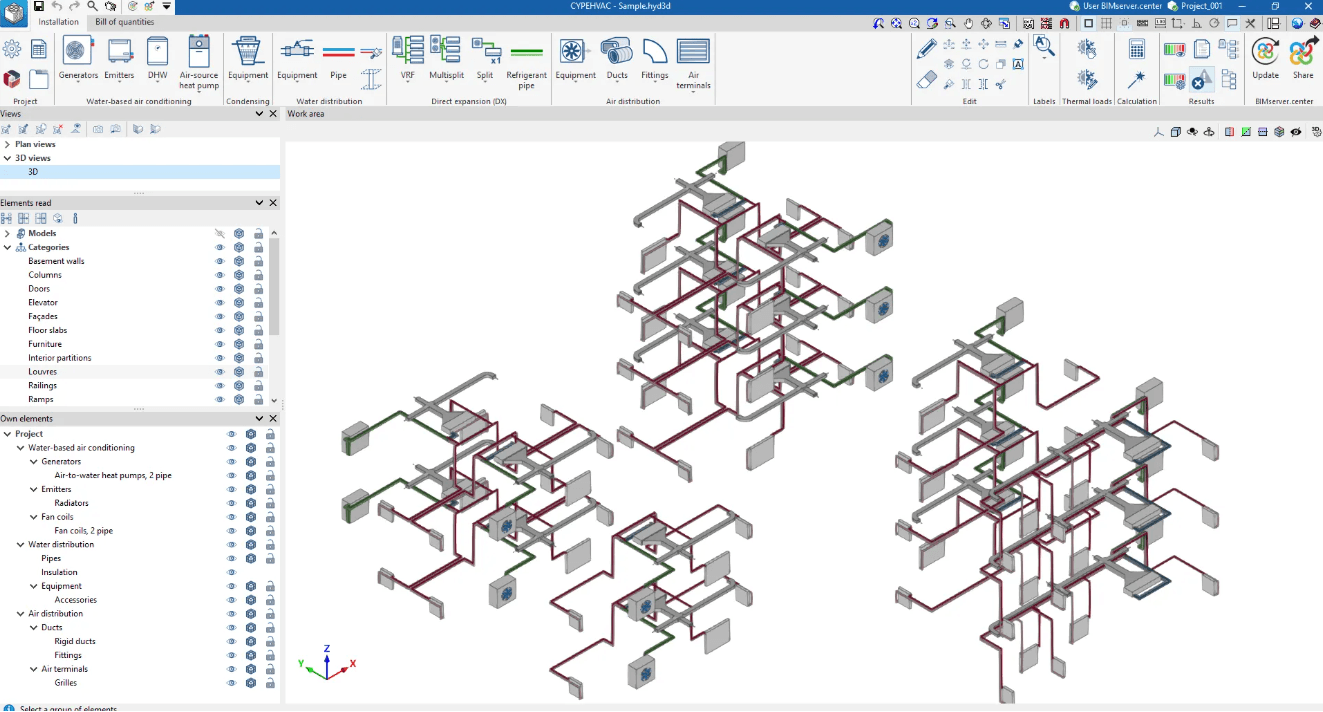

CYPEHVAC
- Diseño de instalaciones de climatización(calefacción, ventilación y aire acondicionado).
- Dimensiona equipos y redes (radiadores, fancoils, conductos, recuperadores, UTAs, etc.).

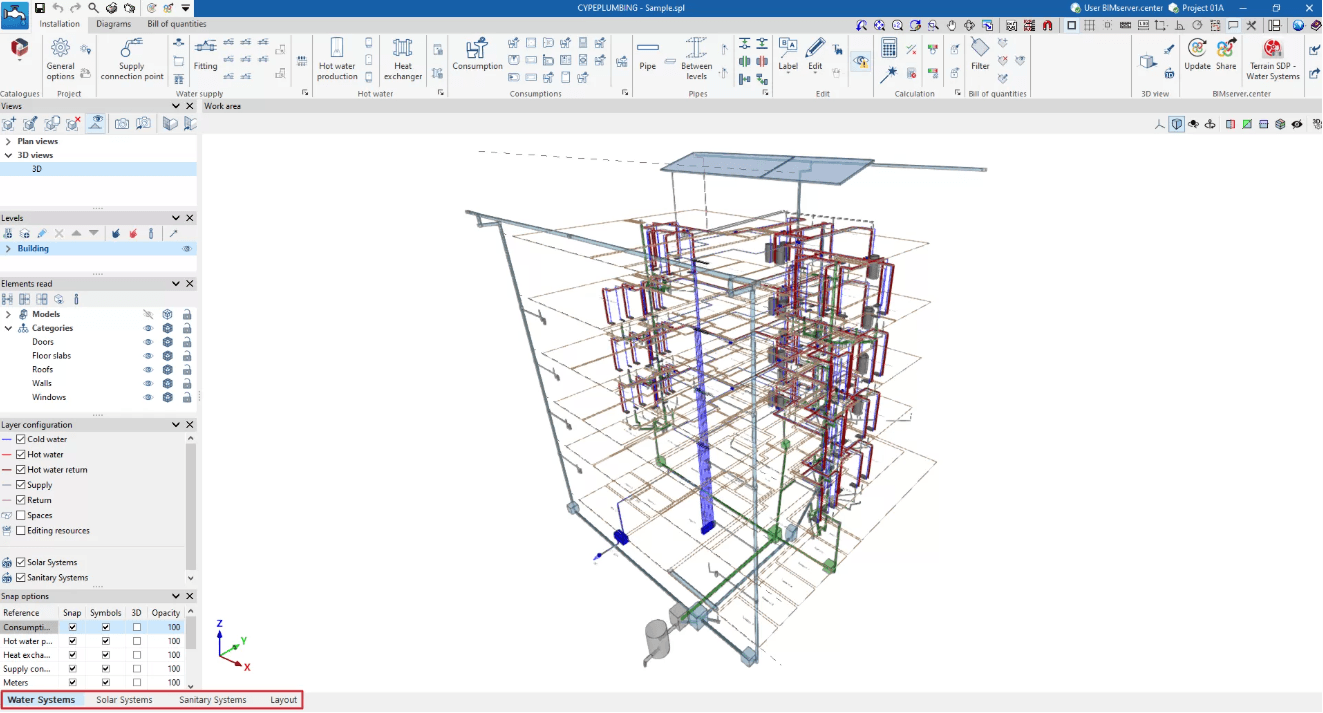

CYPEPLUMBING
- Diseño y cálculo de abastecimiento de agua, evacuación (residuales y pluviales) y solar térmica.
- Trabaja a partir de un modelo geométrico vinculado y permite introducir elementos en entorno 3D o vistas 2D.

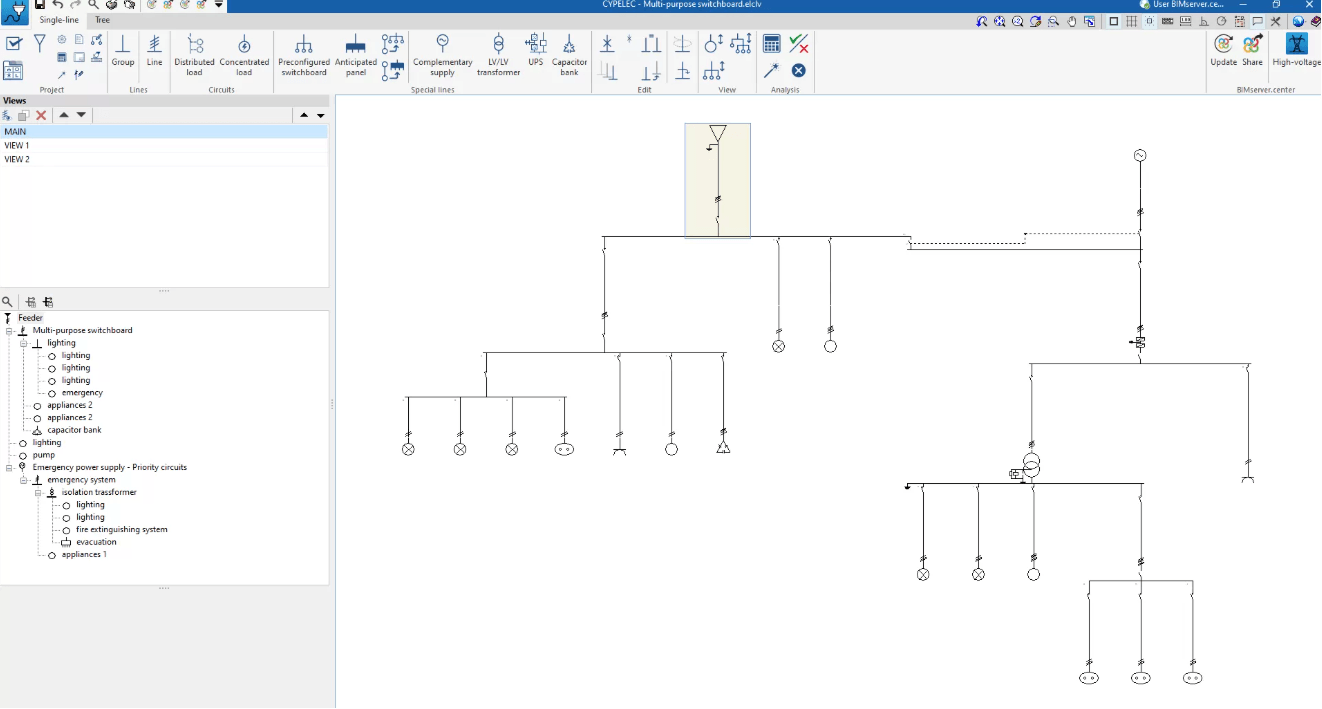

CYPELEC
- Cálculo de instalaciones eléctricas en baja tensión.
- Permite dibujar esquemas unifilares, calcula flujo de carga y cortocircuito y genera resultados (planos/listados/mediciones, según la descripción).

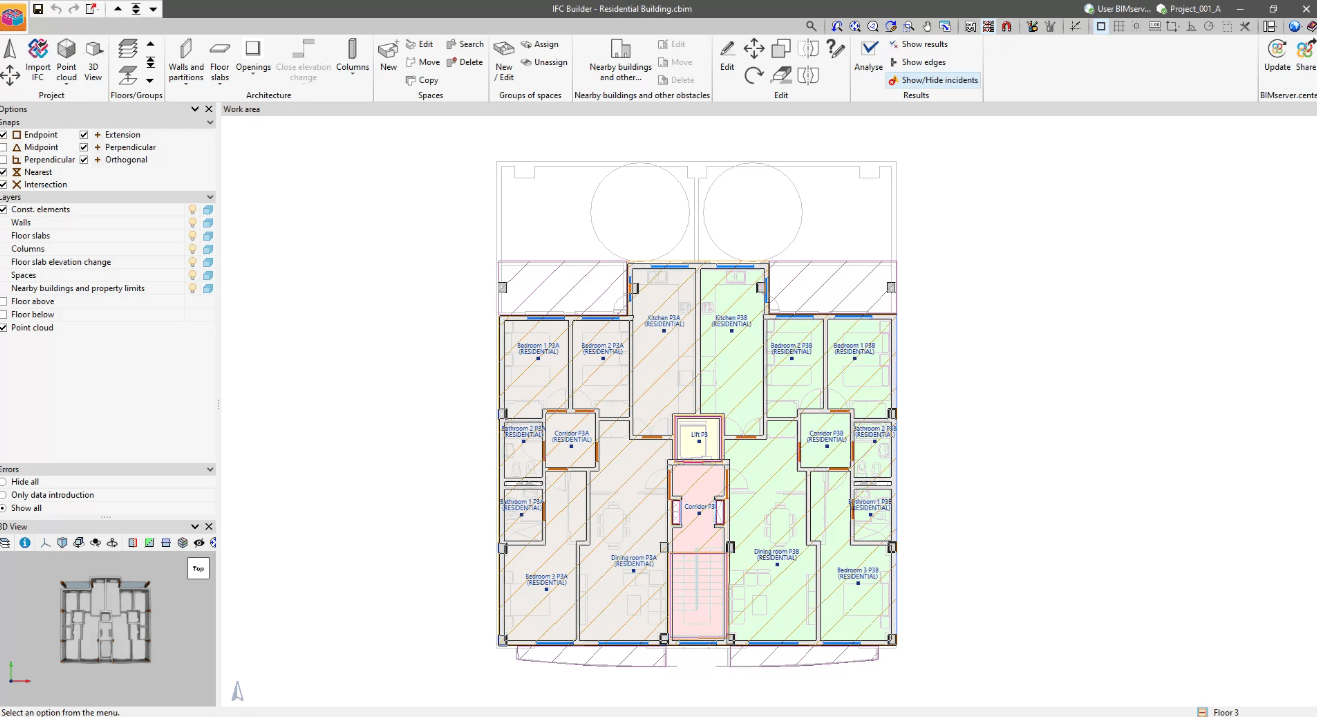

IFC Builder
- Creación y mantenimiento de modelos IFC de edificios (modelo base).
- Puede servir como apoyo cuando necesitas un modelo arquitectónico IFC “ordenado” para coordinar disciplinas.

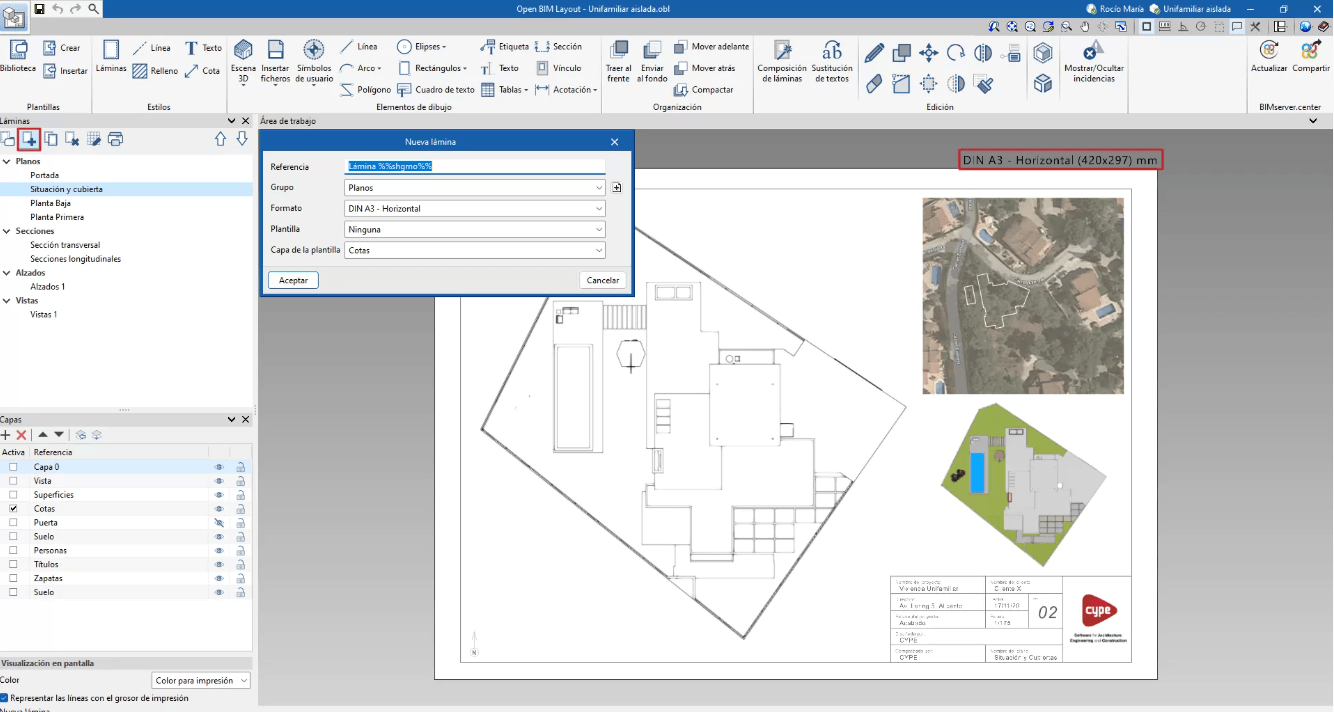

Open BIM Layout
- Generación de vistas (plantas, alzados, secciones, axonometrías), acotación y maquetación de planos a partir de modelos BIM.

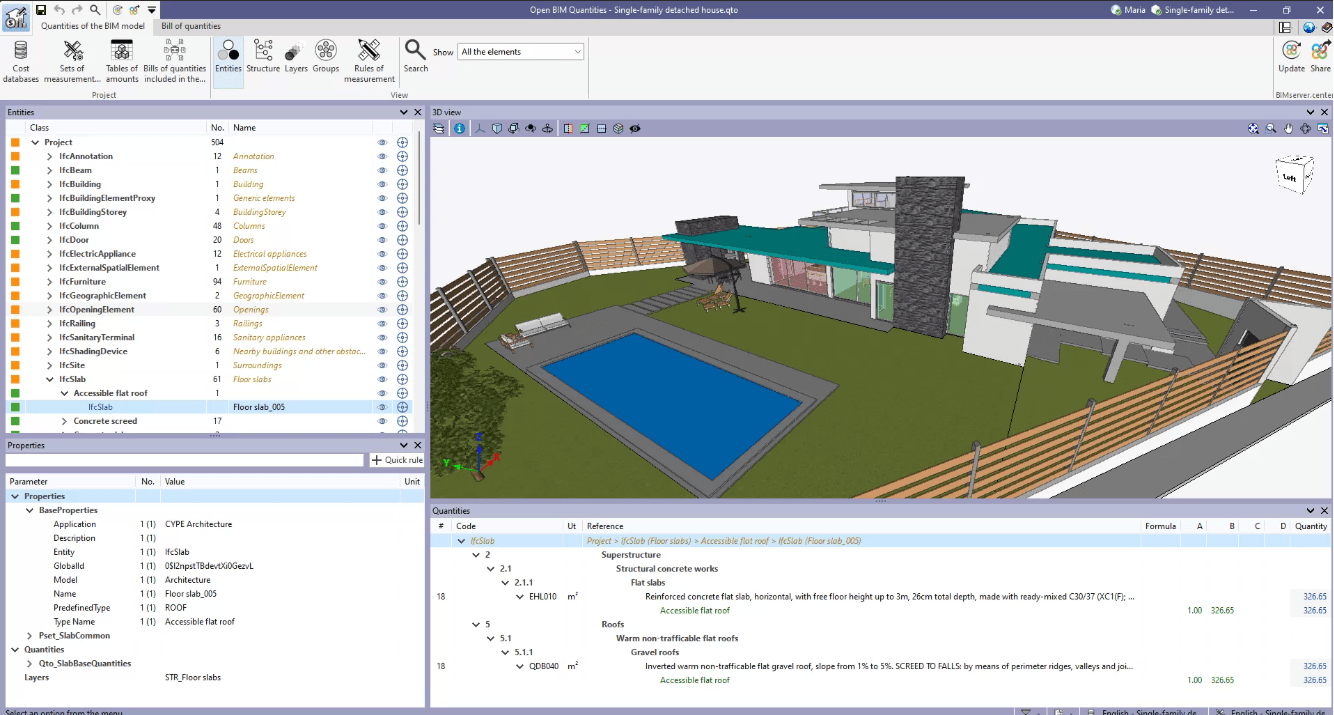

Open BIM Quantities
- Medición y generación de presupuestoa partir de modelos BIM (IFC).
- Permite definir criterios de medición para transformar información del modelo en unidades de obra.

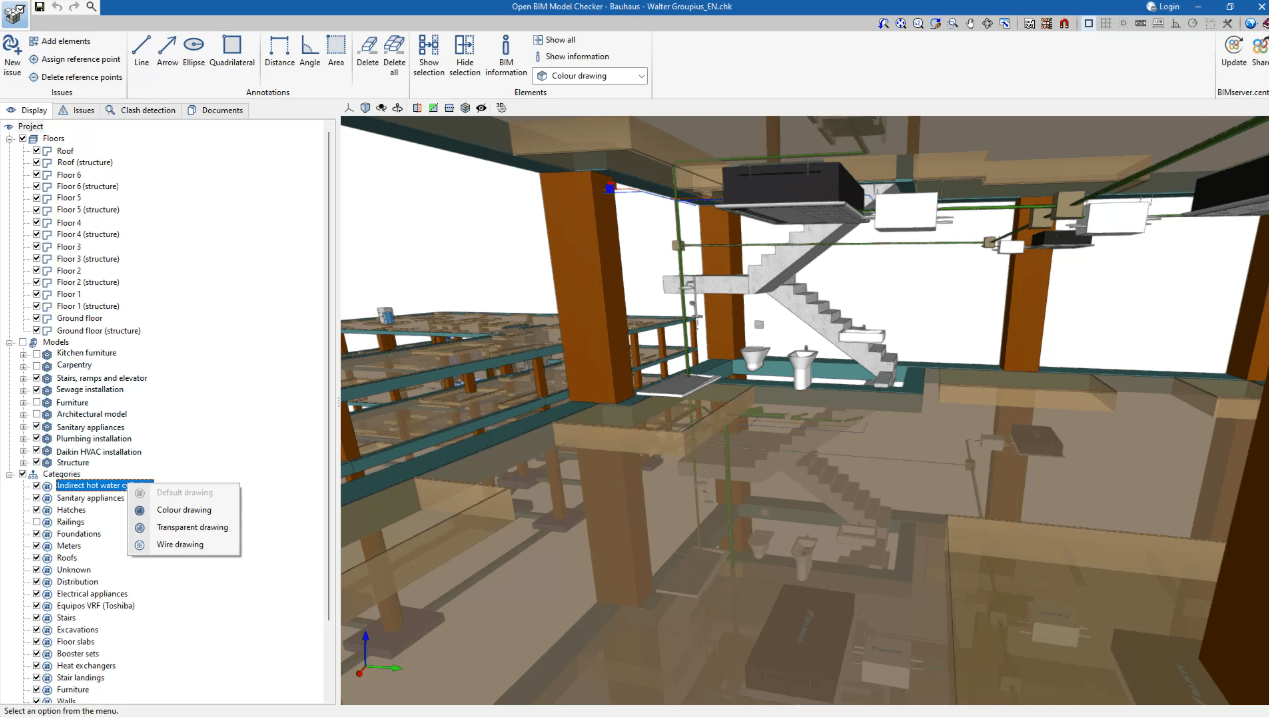

Open BIM Model Checker
⚠️ Este software nos dejará pronto
- Orientado a detección de colisiones (según su categoría).
- Si estás montando un flujo nuevo, conviene tener en cuenta este aviso de estado para planificar la herramienta de revisión que usarás a futuro.
Flujo recomendado de Coordinación MEP con CYPE (en 6 pasos)
1) Empieza por un modelo base fiable
Para coordinar, necesitas un modelo arquitectónico/geométrico con criterio:
- Niveles y alturas coherentes.
- Espacios técnicos previstos (patinillos, falsos techos, cuartos de instalaciones).
- Elementos que condicionan MEP (huecos, pasos, shafts) correctamente definidos.
Si no dispones de un modelo IFC consistente, IFC Builder puede ayudarte a crear o mantener un IFC de referencia.
2) Modela por disciplina, pero con reglas comunes
En la [Coordinación MEP con CYPE] funciona muy bien definir reglas que todos respeten:
- Convenciones de nombres (sistemas, redes, plantas, zonas).
- Criterios de “reserva” de espacio: por ejemplo, alturas mínimas de paso en pasillos.
- Ubicación de montantes y patinillos “intocables” salvo acuerdo.
3) Dimensiona y actualiza: el modelo es “vivo”
El valor de CYPE no es solo colocar elementos: es dimensionar y comprobar en cada disciplina.
- HVAC: en CYPEHVAC.
- Fontanería/saneamiento: en CYPEPLUMBING.
- Electricidad: en CYPELEC.
- Enfoque integral: CYPECAD MEP cuando buscas trabajar con múltiples instalaciones y envolvente/distribución en un entorno 3D integrado.
4) Revisión de interferencias: busca conflictos “críticos”, no solo choques
No todas las colisiones pesan igual. Prioriza:
- Interferencias que bloquean obra (conducto atravesando viga / tubería atravesando pilar).
- Conflictos que invalidan mantenimiento (equipos sin accesos).
- Redes incompatibles por falta de pendiente (evacuación).
- Cruces en zonas de altura limitada (falsos techos saturados).
5) Documenta (planos) desde el modelo
Para evitar retrabajos:
- Genera vistas y planos desde el modelo con Open BIM Layout.
- Evita “redibujar” en CAD lo que ya está modelado si tu objetivo es consistencia.
6) Cierra el círculo con mediciones cuando el modelo esté estable
Una buena coordinación también impacta en coste:
- Con Open BIM Quantities, puedes medir y presupuestar desde IFC aplicando criterios de medición.
Esto suele ser más robusto cuando el modelo MEP ya ha pasado una revisión de interferencias razonable.
Ejemplo práctico (mini-caso) para detectar retrabajos típicos
Imagina un edificio de oficinas con plenum reducido:
- El equipo de HVAC modela un troncal principal de conductos.
- El equipo eléctrico coloca bandejas en el mismo pasillo.
- Fontanería necesita pendientes para evacuación y ocupa la franja “más baja” del plenum.
Si cada uno decide “su” cota sin coordinación, la primera revisión descubre que:
- El conducto invade el paso de bandejas.
- La evacuación pierde pendiente por esquivar ambos.
- Se desplaza un falso techo… y se rehacen planos.
Con un enfoque de [Coordinación MEP con CYPE], el consejo operativo es:
- Definir una “sección tipo de pasillo” (bandas por altura: evacuación abajo, bandejas media, conducto arriba, por ejemplo).
- Revisar interferencias por zonas críticas (pasillos, cuartos técnicos, patinillos).
- Publicar una entrega coordinada antes de detallar.
Ideas y recursos para mejorar tu coordinación (rápidas y accionables)
- Checklist por entregable: antes de emitir planos, revisar choques críticos, accesos a equipos y reservas de paso.
- Separar coordinación por zonas: no revises “todo el edificio” cada semana; revisa por plantas o áreas.
- Bloques de coordinación: reserva 1–2 horas fijas a la semana para revisión conjunta MEP.
- Planos de congestión: usa secciones y axonometrías (con Open BIM Layout) para visualizar saturaciones en falsos techos.
- Mediciones al final: no conviertas el presupuesto en el motor de cambios; úsalo como validación cuando la geometría esté madura (con Open BIM Quantities).
Conclusión
La Coordinación MEP con CYPE te ayuda a pasar de “corregir en obra” a “resolver en proyecto”. Con un modelo IFC fiable, herramientas MEP especializadas, revisión de interferencias y planos extraídos del modelo, reducirás cambios tardíos, mejorarás la calidad documental y ganarás control técnico y económico desde fases tempranas.
