Si estás trabajando con un modelo espacial y quieres llegar a un resultado fiable, saber cómo definir cargas, crear combinaciones y revisar lo que el programa calcula es tan importante como modelar bien barras y nudos. En este artículo, pensado para ayudarte de forma práctica, vamos a recorrer un flujo de trabajo claro en CYPE 3D: desde la organización de hipótesis y combinaciones, hasta la lectura de resultados y la preparación de listados y planos. Si en algún punto te atascas, dime tu caso y lo revisamos juntos: estoy aquí para ayudarte.

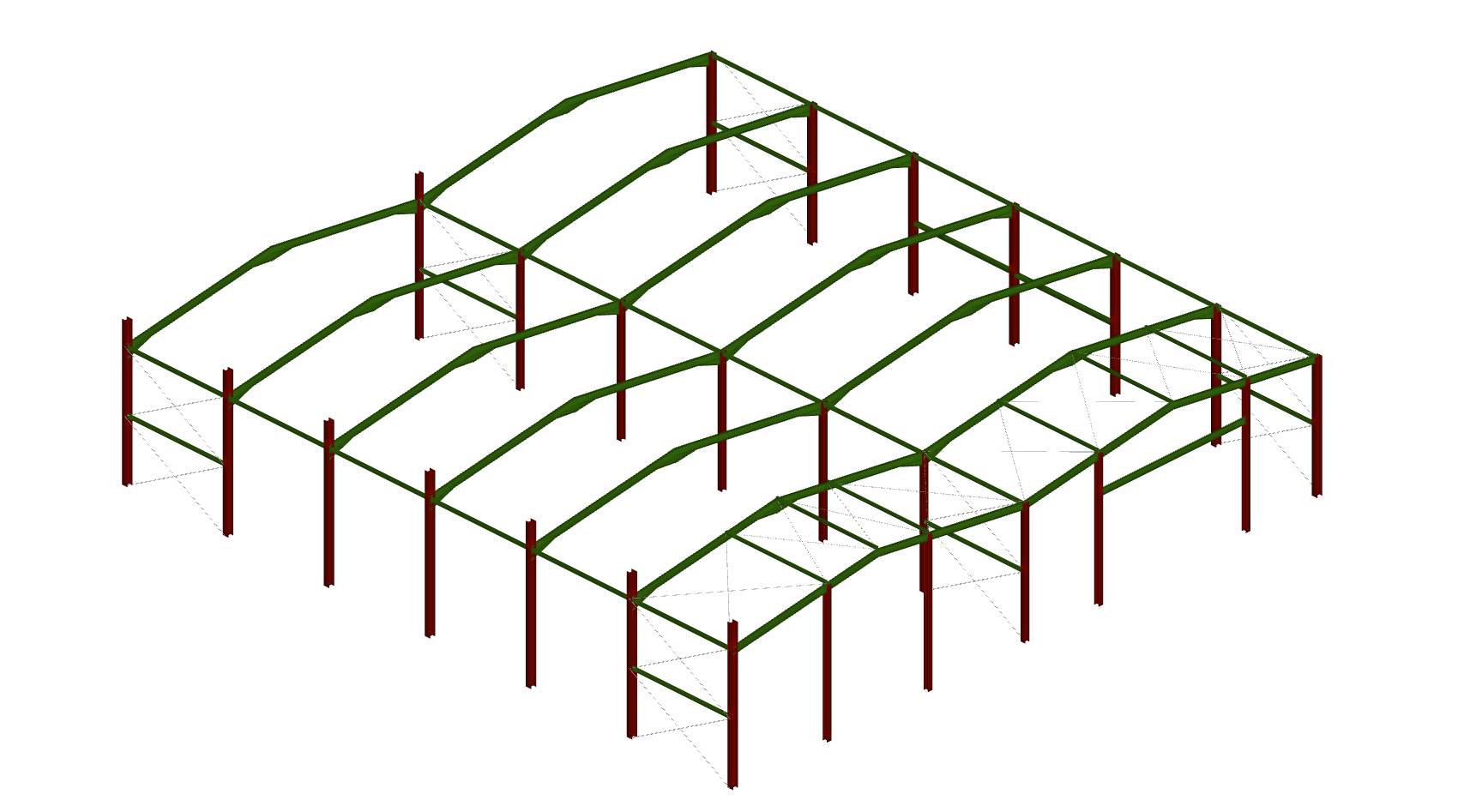

¿Por qué “cargas + combinaciones + revisión” es el trío clave?
En la práctica profesional, una estructura “bien modelada” puede fallar si:
- Las acciones no están bien asignadas (hipótesis mal planteadas, cargas incompletas, signos incorrectos).
- Las combinaciones no reflejan las situaciones de proyecto (servicio/últimas, escenarios, etc.).
- La revisión final se queda solo en “calcula sin errores”, en lugar de comprobar esfuerzos, deformaciones, comprobaciones y coherencia global.
En CYPE 3D, este ciclo se apoya en tres pilares del flujo de trabajo:
- Definir hipótesis (y por extensión, las cargas asociadas).
- Definir combinaciones.
- Revisar cumplimiento de comprobaciones y resultados, y emitir listados/planos.

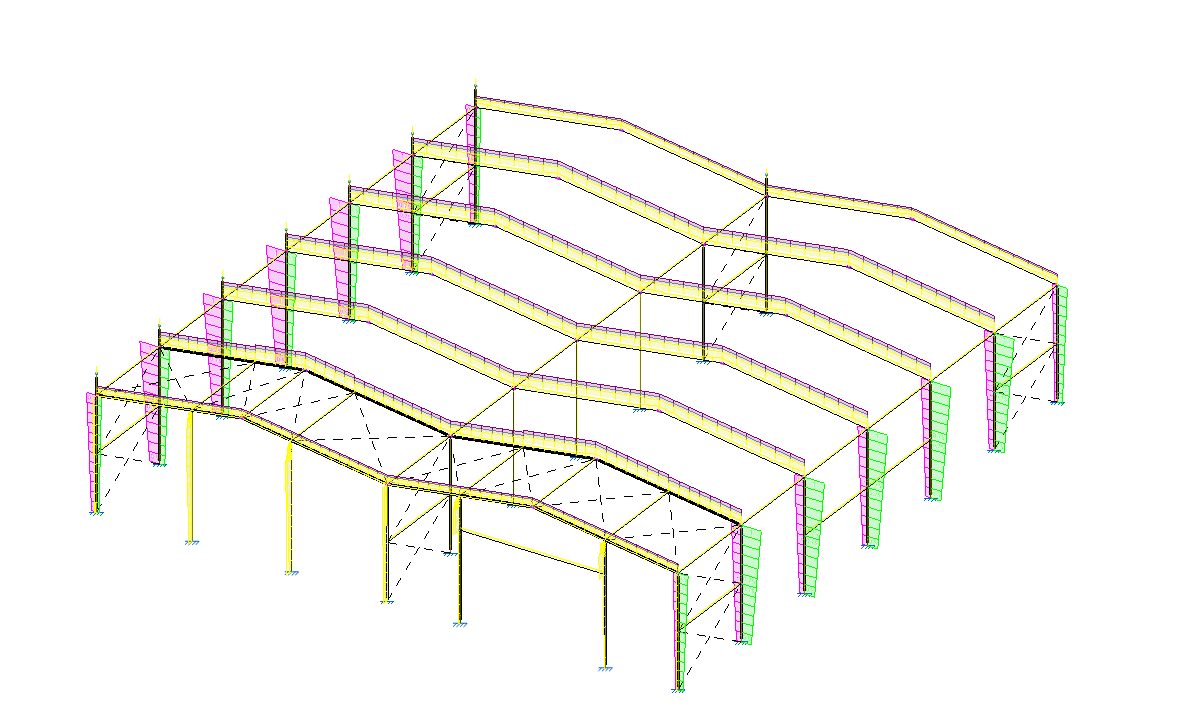

1) Cargas: empezar por hipótesis bien ordenadas
Antes de pensar en “cargar barras”, conviene que tu obra esté organizada por hipótesis: te permite controlar qué acciones actúan juntas y cómo se combinan después.
Ideas prácticas para una estructura de hipótesis consistente:
- Separar acciones permanentes, variables y accidentales en hipótesis diferenciadas.
- Nombrar hipótesis con criterio (por ejemplo: “Peso propio”, “Sobrecarga”, “Viento X”, “Viento Y”, “Sismo”, “Temperatura”…).
- Si tu modelo tiene partes con comportamiento diferente (pórticos, arriostramientos, elementos planos), mantener la coherencia: cargas equivalentes, ejes locales, signos, etc.
CYPE 3D no se limita a “nudos y barras”: también permite introducir láminas (elementos planos discretizados en elementos finitos) para obtener esfuerzos y tensiones. Si estás usando láminas, la revisión posterior cobra aún más importancia para entender el reparto.

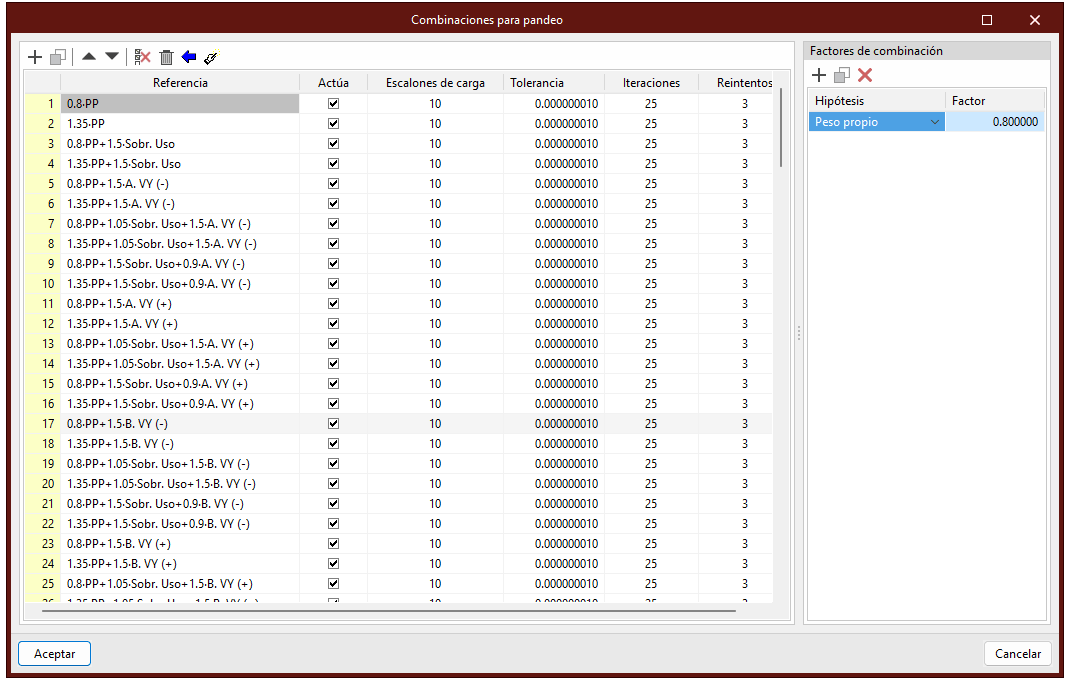

2) Combinaciones: tres caminos dentro de CYPE 3D
Una de las ventajas prácticas en CYPE 3D es que puedes definir las combinaciones de cargas de distintas maneras. Según la documentación disponible, existen tres formas de definir combinaciones:
- Introducción manual de cada combinación
Recomendable si:- Tu proyecto requiere combinaciones muy específicas.
- Quieres control absoluto de coeficientes y presencia/ausencia de hipótesis.
- Estás replicando una tabla de combinaciones propia de oficina o de un organismo.
- Generación automática de todas las combinaciones posibles a partir de situaciones definidas en el proyecto
Recomendable si:- Quieres rapidez y consistencia.
- Estás en fases iniciales y necesitas explorar envolventes.
- Tienes muchas hipótesis y no quieres “olvidarte” ninguna.
- Análisis de los resultados obtenidos de un cálculo lineal
Útil cuando:- Buscas explotar el cálculo lineal como base para revisar respuesta y combinatoria.
- Necesitas interpretar resultados globales antes de cerrar combinaciones definitivas.
Consejo operativo: elige un enfoque (manual o automático) y sé consistente. Si mezclas criterios sin un “control de cambios”, la revisión final puede volverse confusa.

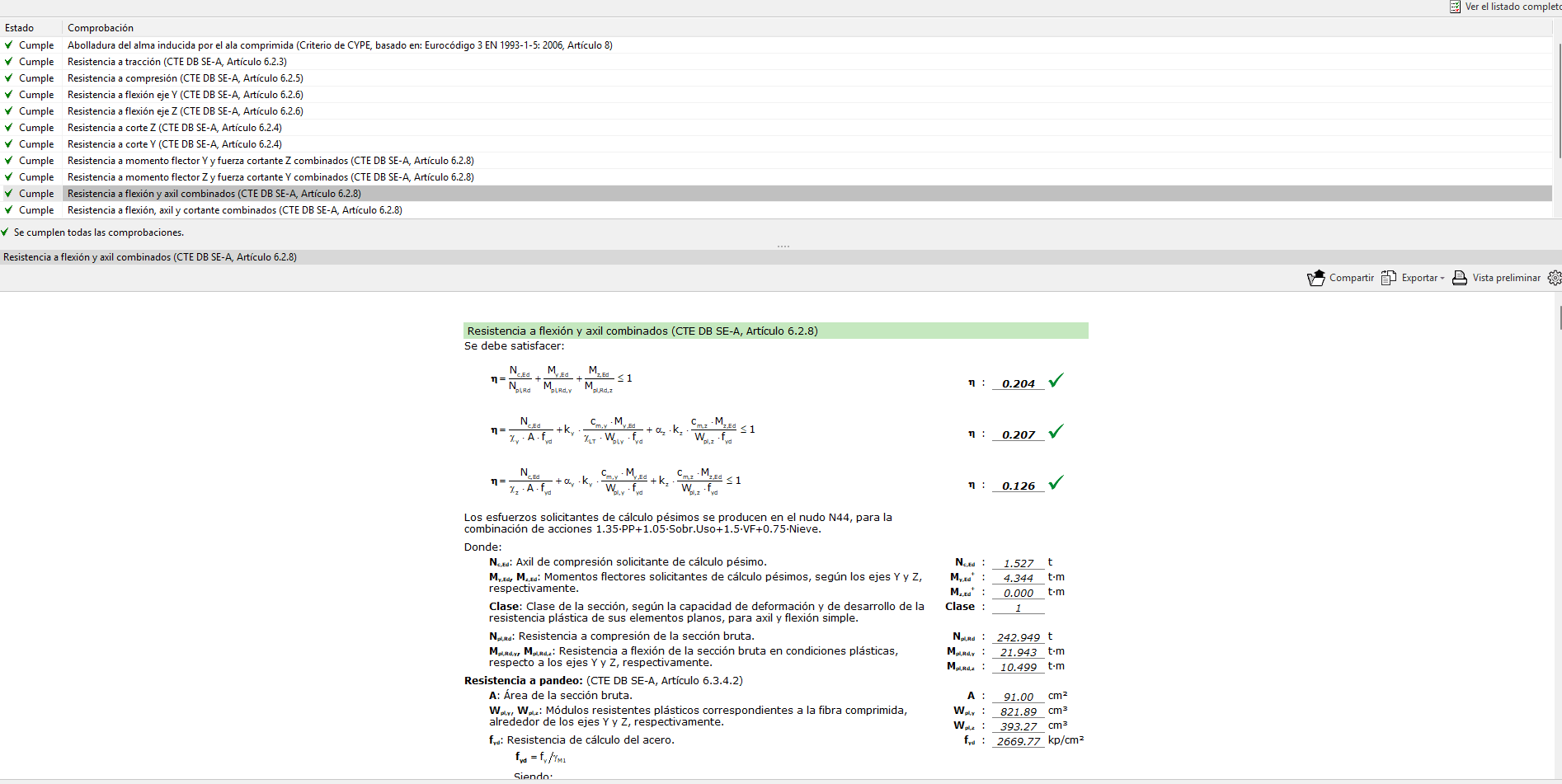

3) Revisión final: comprobar que el resultado “tiene sentido”
Una revisión final sólida no es solo mirar un listado. En CYPE 3D puedes:
- Revisar el estado de cumplimiento de las comprobaciones efectuadas.
- Revisar resultados de cálculo.
- Generar e imprimir listados y planos.
Qué revisar (enfoque práctico)
- Coherencia global: ¿los desplazamientos y la deformada son razonables para la tipología?
- Esfuerzos en barras clave: elementos principales, uniones críticas, apoyos.
- Puntos singulares: cambios de rigidez, apoyos, arranques, encuentros, zonas con láminas, etc.
- Comprobaciones: identificar qué barras/nudos/láminas no cumplen (si aplica) y por qué.
Cómo convertir la revisión en un “checklist”
Un método útil para ingenieros (especialmente en entrega) es:
- Revisar combinaciones “representativas” y “desfavorables”.
- Revisar elementos principales (pórticos, vigas maestras, pilares, arriostramientos).
- Revisar detalles (cambios de sección, excentricidades, condiciones de apoyo).
- Emitir listados/planos y confirmar que reflejan lo que realmente quieres justificar.
Ejemplo/idea de flujo de trabajo (sin números, centrado en proceso)
Imagina un caso típico: una estructura 3D de nave/edificio industrial con barras y, quizá, algún elemento plano local.
- Defines la obra y modelas geometría (nudos/barras y, si procede, láminas).
- Organizas hipótesis (permanentes y variables, viento en direcciones principales, etc.).
- Creas las combinaciones:
- Si estás en fase preliminar, puedes optar por la generación automática para no omitir escenarios.
- Si estás en fase de entrega, puedes pasar a combinaciones manuales (o depurar las generadas) para alinear el documento final con tu criterio de proyecto.
- Calculas y haces revisión:
- Recorres combinaciones y verificas cumplimiento y resultados.
- Emisión final:
- Generas listados de cálculo y planos como documentación de salida.
Este enfoque es especialmente útil si estás construyendo una metodología interna de “CYPE 3D para ingenieros” para tu equipo: repetible, auditable y fácil de revisar.
Recursos útiles para profundizar
- La documentación general e introducción del programa te ayuda a ubicar capacidades como: cálculo 3D con distintos materiales, uniones, cimentación, láminas, sismo, listados y planos.
Conclusión
Dominar cargas, combinaciones y revisión final convierte un modelo “que calcula” en un proyecto “que se justifica”. En CYPE 3D, definir bien hipótesis, escoger un método coherente de combinaciones y revisar resultados y comprobaciones antes de emitir listados/planos es la forma más segura de cerrar una entrega profesional.
