Si estás a punto de modelar una nave metálica y quieres hacerlo con seguridad, aquí tienes una guía práctica pensada para ayudarte. En este artículo de CYPE 3D paso a paso te acompaño desde la preparación inicial del modelo hasta la revisión de cargas, pandeo y resultados, con un enfoque claro para que puedas comprobar tu estructura “sin dudas”. Me centraré en decisiones típicas de una nave (pórticos, correas, cargas de viento y nieve, y apoyos), y te dejaré ideas y recursos para que avances más rápido y con menos errores.
CYPE 3D está orientado al cálculo de estructuras 3D formadas por barras (nudos y barras) y, si lo necesitas, también por láminas discretizadas mediante elementos finitos. En el contexto de una nave metálica, lo habitual es que modeles la estructura principal como un sistema de pórticos con pilares y vigas (o dinteles), y que utilices las herramientas de cargas y comprobaciones para validar el comportamiento global, el pandeo y el dimensionamiento.
Además, el programa permite obtener listados con las comprobaciones según normativa y planos de la estructura, y es posible completar el flujo de trabajo con el dimensionamiento de uniones y cimentación (placas de anclaje, zapatas, etc.) según los módulos disponibles.
1) Arranca con un esquema claro de la nave (antes de teclear nada)
Antes de entrar a “dibujar barras”, define:
- Separación entre pórticos (modulación longitudinal).
- Luz del pórtico y altura a alero/cumbrera.
- Tipo de cubierta (a dos aguas, una agua, etc.).
- Elementos que vas a incluir en el modelo:
- Estructura principal (pórticos, arriostramientos, vigas de atado).
- Estructura secundaria (correas). Ojo: según el flujo que utilices, puede que las correas no se exporten como barras (ver apartado de recursos).
Esta decisión es clave para que el modelo sea coherente y para que el reparto de cargas se haga correctamente.

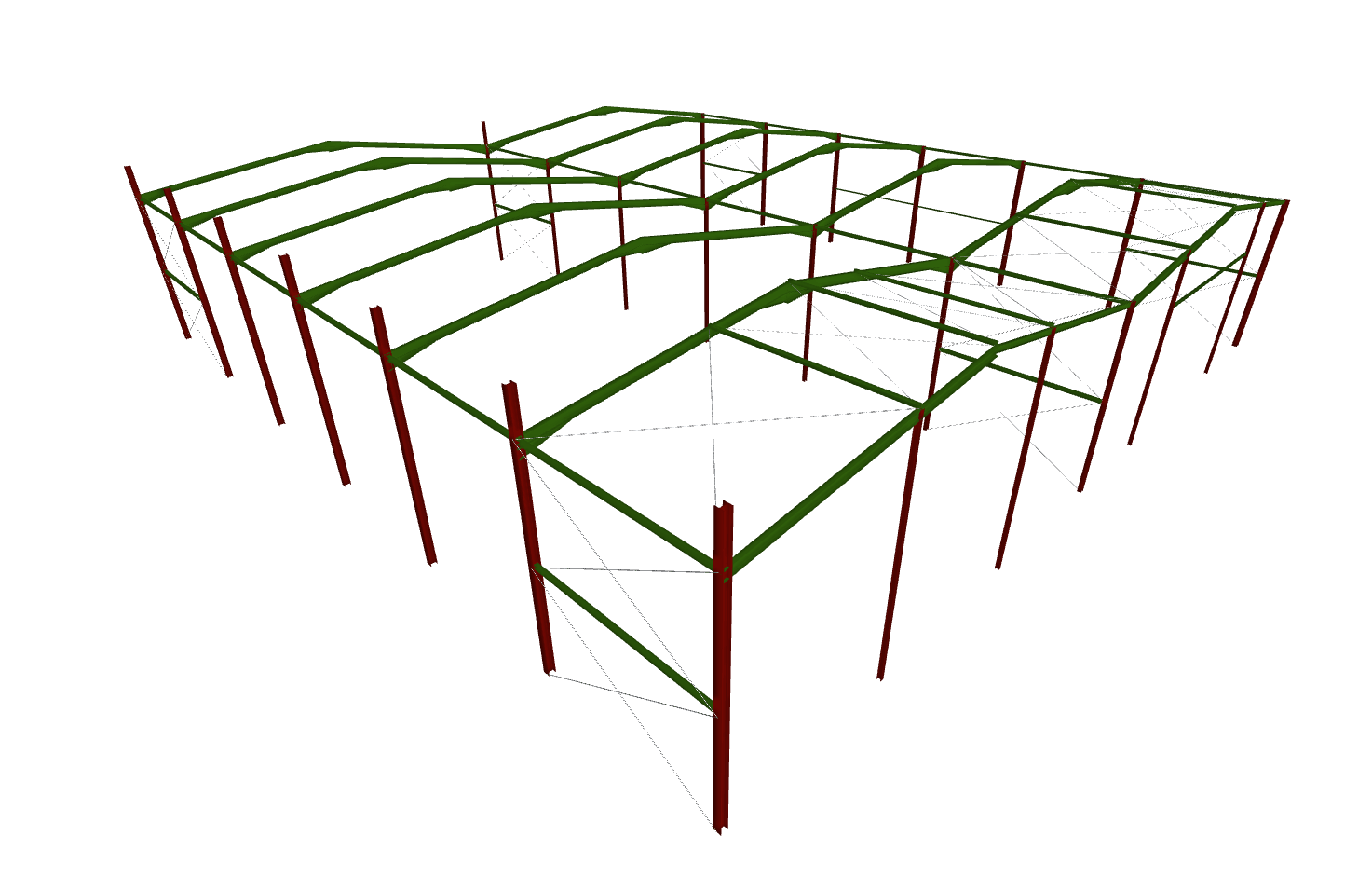

2) Modela la geometría con nudos y barras (estructura principal)
En CYPE 3D, la nave suele plantearse con:
- Nudos en bases de pilares, encuentros pilar-viga, cumbrera (si aplica) y nudos intermedios si necesitas subdividir barras.
- Barras para pilares, dinteles y elementos de arriostramiento.
Un punto importante del flujo “sin dudas”: cuando importas o generas un pórtico, revisa que la geometría de barras esté completa, y añade elementos típicos como vigas de atado entre pórticos si son necesarias para el comportamiento global.
3) Define el perfil y material de las barras

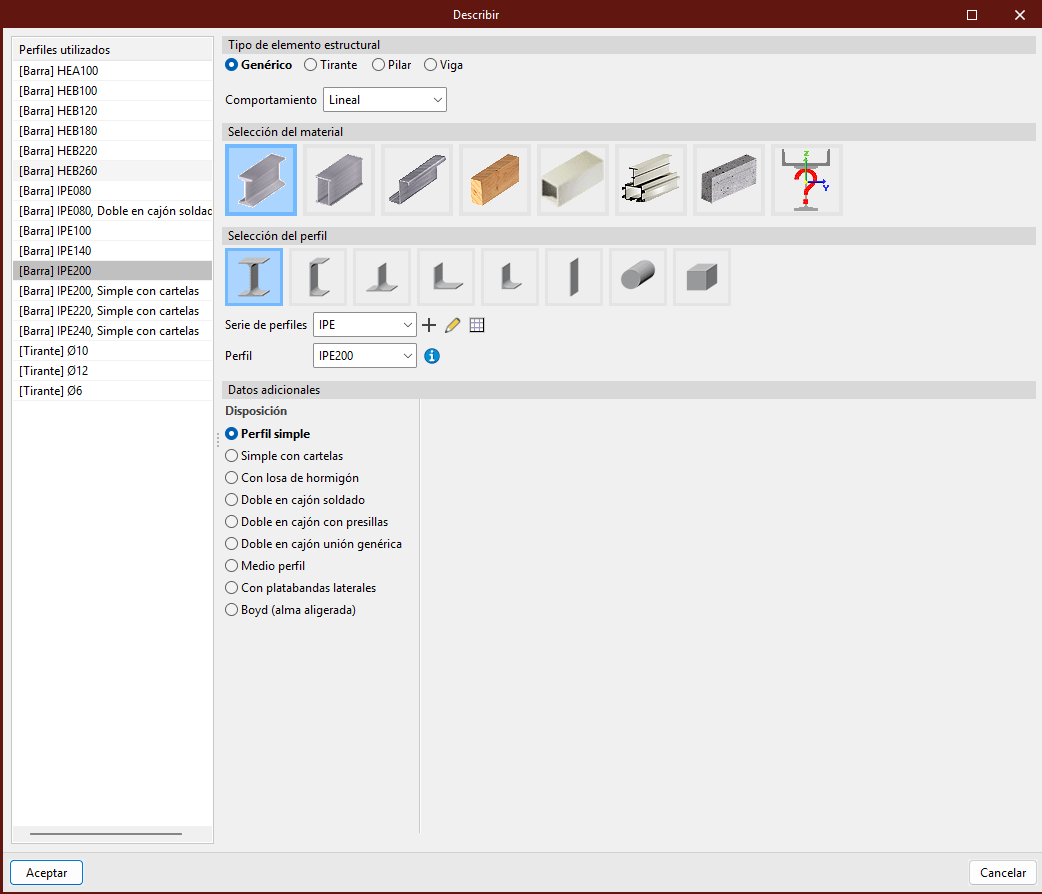

Para que el cálculo sea realista, en el menú de barra debes:
- Describir el perfil (tipología y sección).
- Asegurarte de que las barras del pórtico están correctamente asignadas (pilares vs vigas, etc.).
Este paso es uno de los más olvidados cuando se parte de un modelo “esquemático”.
4) Vinculaciones exteriores: apoya bien la nave desde el inicio

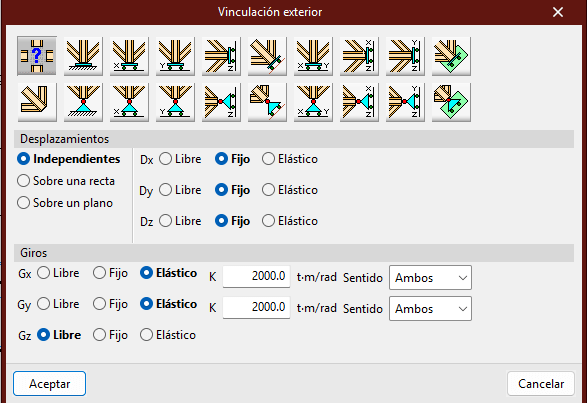

En una nave metálica, los apoyos en la base de pilares condicionan desplazamientos, esfuerzos y estabilidad. En Nudo → Vinculación exterior, revisa:
- Si la base se comporta como articulada o empotrada (según tu hipótesis de proyecto).
- Coherencia de las vinculaciones en todos los pilares para evitar asimetrías no deseadas.
5) Hipótesis de carga: organiza desde “Datos generales”

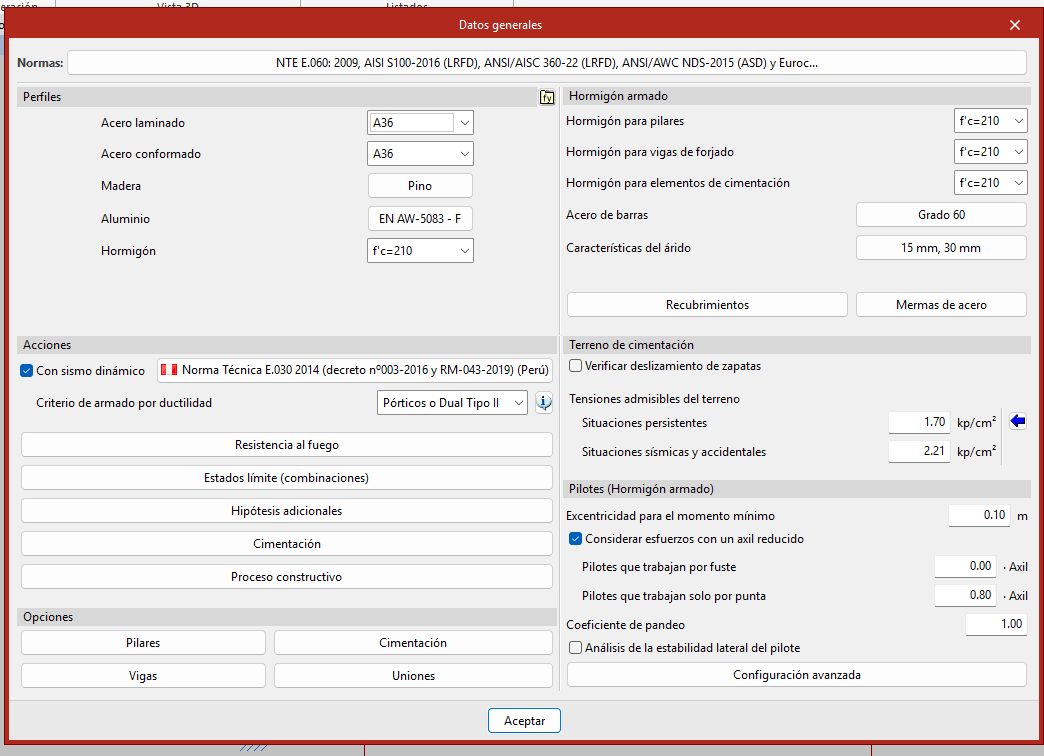

En Obra → Datos generales → Hipótesis adicionales, revisa o define las hipótesis que vas a usar (por ejemplo: peso propio, sobrecargas, viento, nieve, etc.).
La recomendación práctica: nombra y estructura bien las hipótesis desde el inicio. Te facilitará muchísimo la revisión de resultados y listados.

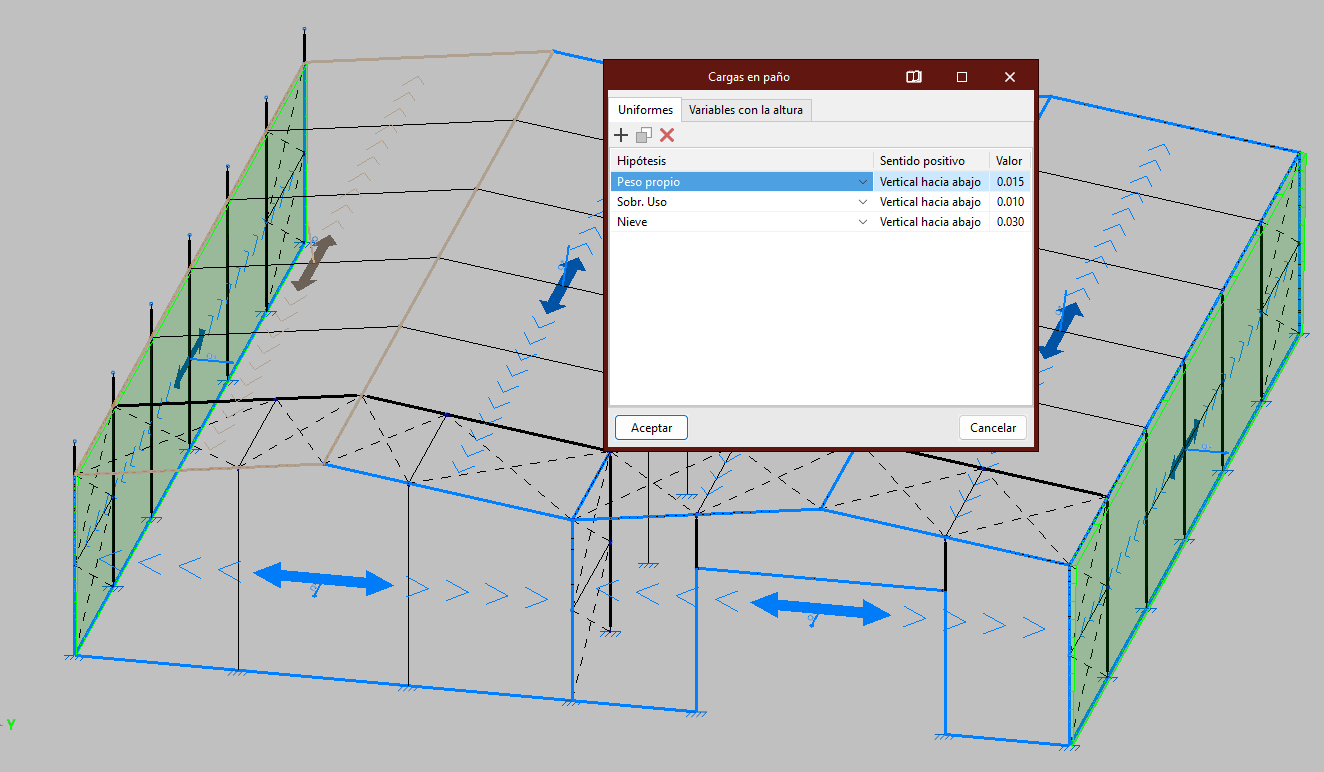

6) Paños de carga y cargas superficiales: el “corazón” de una nave
Para naves, el reparto de cargas de cubierta suele gestionarse con:
- Paños de carga que reparten cargas superficiales hacia las barras.
- Cargas superficiales (por ejemplo, de viento y nieve) aplicadas a dichos paños.
En un flujo típico, podrás:
- Revisar los paños desde el menú Carga.
- Revisar las cargas superficiales de viento y nieve también desde Carga.
Consejo: valida visualmente (y con sentido estructural) que los paños “caen” sobre las barras que deben recoger esas acciones.
7) Pandeo: no lo dejes para el final

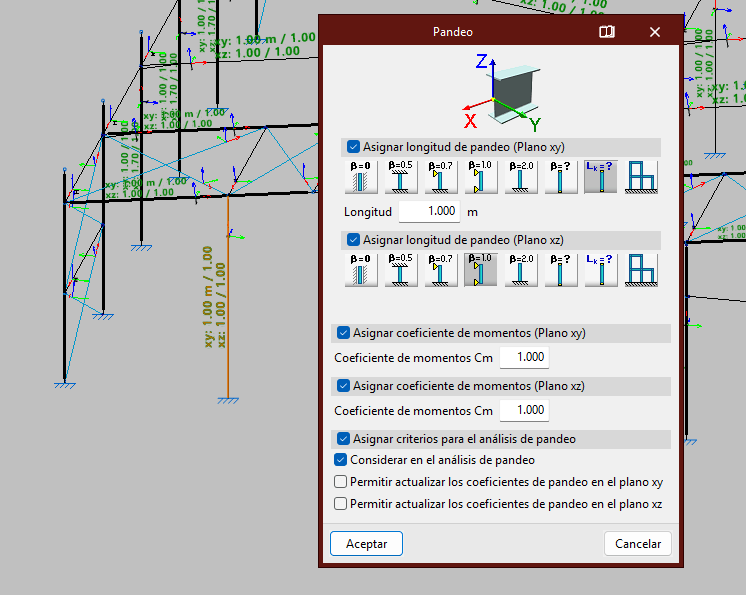

En Barra → Pandeo, revisa las longitudes o coeficientes de pandeo. En naves con pilares esbeltos o con arriostramientos parciales, esto marca la diferencia entre un modelo fiable y uno que “sale” pero no representa el comportamiento real.
8) Agrupa pórticos cuando proceda (y entiende qué estás agrupando)
Si tu nave tiene pórticos repetitivos, puedes trabajar con la agrupación de pórticos y revisarla desde:
- Barra → Agrupar/Desagrupar
Esto ayuda a mantener consistencia y ahorrar tiempo, pero asegúrate de no agrupar elementos que en realidad no comparten condiciones (por ejemplo, pórticos extremos vs interiores si cambian cargas o arriostramientos).
9) Calcula, revisa y documenta: listados y planos para “verificar sin dudas”
Una vez tengas geometría, perfiles, apoyos, cargas y pandeo revisados:
- Ejecuta el cálculo.
- Revisa resultados (desplazamientos, esfuerzos, comprobaciones).
- Genera listados y planos para justificar decisiones y detectar incoherencias.
Si tu objetivo es “sin dudas”, el criterio es simple: si algo no lo puedes explicar con un listado y una revisión lógica del modelo, vuelve a la entrada de datos y ajústalo.
Ejemplo / idea práctica: empieza rápido con un generador de pórticos
Si quieres acelerar el arranque de una nave, un flujo útil es generar un pórtico con un generador específico y exportarlo a CYPE 3D, y después terminar el trabajo en CYPE 3D.
En esa exportación, normalmente podrás revisar/modificar:
- La geometría de barras (y completar con vigas de atado, etc.).
- Las hipótesis de carga.
- Los paños de carga y las cargas superficiales (viento/nieve).
- La agrupación de pórticos.
- Longitudes/coeficientes de pandeo.
- Vinculaciones exteriores de los pilares.
Importante: en ese flujo, la geometría de las correas no se exporta, aunque sí su peso propio. Tenlo en cuenta para decidir si modelas correas explícitamente o trabajas con paños y cargas equivalentes.
Recursos recomendados (para seguir aprendiendo “a tiro hecho”)
- Guía de concepto y alcance del programa (introducción):
Introducción a CYPE 3D - Flujo de generación y exportación de pórticos hacia CYPE 3D (muy útil para naves):
Exportación a CYPE 3D - Si vas a ampliar a uniones/cimentación, revisa los módulos comunes (lista de temas con acceso directo):
Módulos comunes a CYPECAD y CYPE 3D
¿Quieres que te prepare una checklist de revisión para tu modelo (apoyos, pandeo, paños, hipótesis y listados) y una plantilla de organización de cargas específica para tu nave? Dime luz, altura, separación entre pórticos y si tendrás puente grúa o cerramientos especiales, y lo adaptamos a tu caso siguiendo CYPE 3D paso a paso.
Conclusión
Modelar una nave metálica con seguridad exige orden: geometría consistente, perfiles bien definidos, apoyos realistas, cargas bien planteadas y pandeo revisado. Si sigues este enfoque de CYPE 3D paso a paso, podrás interpretar resultados con confianza, documentar el cálculo y detectar errores antes de que se conviertan en problemas de obra.
