Si estás modelando una estructura y quieres que tu proyecto sea más realista entender y aplicar el análisis de segundo orden es un paso clave. En este artículo te acompaño, de forma clara y práctica, para que sepas cuándo conviene considerar los efectos P-Δ y P-δ, qué significan en términos de estabilidad y resultados, y cómo se activan en CYPE 3D. Mi objetivo es ayudarte a tomar decisiones con criterio: ni “activar todo por defecto” ni “ignorar efectos importantes” sin comprobar su impacto.
1) ¿Qué es el análisis de segundo orden y por qué importa en proyectos?
En un análisis “de primer orden”, se calcula la estructura suponiendo que la geometría no cambia de forma significativa por las deformaciones: es decir, se evalúan esfuerzos y desplazamientos con la estructura “idealizada” en su posición inicial.
El análisis de segundo orden introduce la no linealidad geométrica, es decir, reconoce que cuando una estructura se desplaza, esos desplazamientos pueden generar efectos adicionales al actuar simultáneamente con cargas existentes (sobre todo axiles). Esto suele ser determinante en estructuras esbeltas o con acciones horizontales relevantes (viento o sismo), donde la estabilidad global y los incrementos de momentos pueden cambiar el dimensionamiento final.
En términos prácticos de proyecto:
- Puede aumentar esfuerzos en pilares y barras comprimidas (y, por tanto, exigir secciones mayores o arriostramientos).
- Puede incrementar desplazamientos y afectar a comprobaciones de servicio.
- Aporta una visión más fiel del comportamiento cuando hay interacción entre axil y deformada.
Y aquí es donde entra tu palabra clave: [P-Δ y P-δ explicado para proyectos].
2) Diferencia conceptual: P-Δ vs P-δ (en el contexto del segundo orden)
En la práctica profesional se suele distinguir:
- P-Δ (P-Delta “global”): efecto asociado a los desplazamientos globales de la estructura (por ejemplo, deriva de plantas por viento/sismo). Un axil P actuando sobre un desplazamiento lateral Δ genera un momento adicional que amplifica acciones y esfuerzos globales.
- P-δ (P-delta “local”): efecto asociado a la deformación local de una barra (curvatura entre extremos, pandeo, etc.). Incluso aunque el nudo no se desplace mucho globalmente, una barra comprimida puede desarrollar incrementos por su deformada local.
La documentación de CYPE 3D indica expresamente que el programa permite considerar los efectos de segundo orden (P-δ y P-Δ) derivados de la no linealidad geométrica.
3) ¿Dónde se usa en CYPE 3D?
Según la documentación, en CYPE 3D estos efectos pueden considerarse en:
- Análisis de tensión/deformación
- Análisis modal
- Análisis de pushover
Esto es especialmente útil porque te permite mantener una coherencia de modelización cuando estás evaluando no solo esfuerzos estáticos, sino también comportamiento dinámico o no lineal (por ejemplo, pushover).
4) Cómo activar el “Análisis de segundo orden elástico” en CYPE 3D
CYPE 3D lo gestiona mediante la opción:
“Análisis de segundo orden elástico”
Se activa en la ventana “Calcular”, dentro de los bloques:
- Tensión/Deformación
- Modal
- Pushover
Al activarlo, puedes elegir una de estas opciones de ajuste:
- Sin discretización de barras
- Discretizar barras por número de tramos
- Discretizar barras por longitud máxima de tramo
Idea práctica para proyectos: si sospechas que el comportamiento local (tipo P-δ) puede ser relevante (barras esbeltas, compresión importante, grandes curvaturas), la discretización suele ayudarte a capturar mejor la deformada y, por tanto, los efectos de segundo orden.
Imagen (documentación oficial)
5) Requisito de licencia: módulo OpenSees
La propia documentación advierte que, para usar esta funcionalidad, la licencia debe incluir el módulo:
- OpenSees
Esto es importante en proyectos reales (oferta, planificación de licencias, etc.): antes de prometer al cliente “cálculo con segundo orden avanzado”, verifica que tu licencia lo contempla.
6) Qué hace “por dentro” (lo justo para tomar decisiones)
CYPE 3D implementa el segundo orden elástico generando, en cada escalón de carga, una matriz geométrica [Kg][Kg], que se combina con la matriz de rigidez [K].
La documentación indica el esquema:
- [K]+[Kg][K]+[Kg] (según el signo del axil)
Y para construir esa matriz geométrica, utiliza funciones de forma de Friedman-Kosmatka, con:
- funciones cúbicas para grados de libertad traslacionales
- funciones cuadráticas para grados de libertad rotacionales
Como usuario de proyecto, no necesitas “derivar” esta formulación, pero sí te interesa saber que no es un simple “factor aproximado”: es un planteamiento elástico con formulación específica para capturar la influencia geométrica.
7) Ejemplo/ideas para aplicarlo con criterio (en proyectos)
Ejemplo típico de decisión
Tienes una estructura 3D de barras (acero u hormigón, o mixta) con:
- Cargas gravitatorias importantes (axiles P relevantes)
- Viento o sismo que provoca derivas (desplazamientos laterales)
Recomendación práctica: corre dos escenarios:
- Sin segundo orden (referencia).
- Con “Análisis de segundo orden elástico”.
Después compara:
- incrementos de momentos en pilares/barras comprimidas
- desplazamientos laterales
- sensibilidad del diseño (si cambia o no la sección final)
La documentación de CYPE 3D incluye ejemplos de comparación de resultados, por ejemplo en curvas de capacidad (pushover), donde se observa que al considerar segundo orden la estructura puede resultar más flexible y la curva de capacidad puede descender.

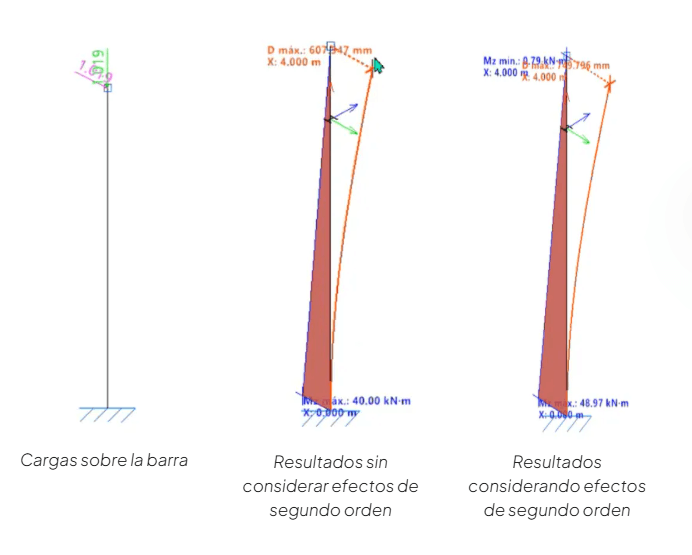

Imagen de ejemplo incluida en la documentación:
Consejos rápidos
- Si tu estructura es muy “rígida” y las derivas son pequeñas, puede que el impacto sea limitado; aun así, comprobarlo te da tranquilidad técnica.
- Si hay esbeltez, compresión significativa y acciones horizontales, suele ser un “check” muy rentable.
- Ajusta la discretización con un objetivo: capturar bien la deformada sin disparar innecesariamente el coste de cálculo.
Conclusión
Aplicar el segundo orden en CYPE 3D te permite incorporar los efectos P-Δ y P-δ y mejorar la fiabilidad del análisis cuando hay compresión y desplazamientos. Activarlo desde “Calcular” y ajustar la discretización ayuda a capturar mejor el comportamiento. Verifica el módulo OpenSees y compara escenarios para decidir con criterio.
