¿Eres profesional de la ingeniería estructural y buscas optimizar el diseño de tus proyectos utilizando CYPE 3D? ¡Este artículo es para ti! Entender los tipos de apoyos en vigas modelados en CYPE 3D resulta fundamental para garantizar resultados precisos y seguros en tus cálculos. Muchas veces, la diferencia entre una estructura robusta y una con problemas futuros radica en la correcta definición de estos apoyos. Por ello, aquí te brindamos una guía clara y práctica sobre las opciones disponibles, sus ventajas técnicas y consejos útiles para aplicarlas de forma efectiva en tus modelos.
¿Qué son los apoyos en vigas y por qué son clave en CYPE 3D?
En cualquier estructura soportada por vigas, los apoyos representan los puntos donde las vigas transmiten cargas a elementos inferiores (muros, columnas, zapatas, etc.). En la modelación con CYPE 3D, estos elementos fundamentales definen la forma en que la viga responde ante distintas solicitaciones. Una elección inadecuada puede generar resultados artificiales o errores de interpretación estructural.
Principales Tipos de apoyos en vigas modelados en CYPE 3D
A continuación, se detallan los apoyos más comunes que puedes definir en CYPE 3D:

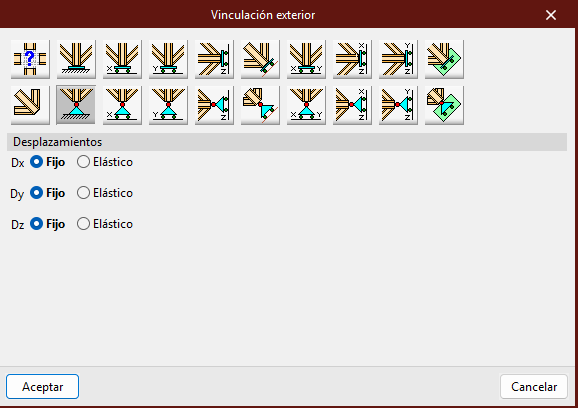

- Apoyo Simple (Articulado)
- Descripción: Permite la rotación de la viga pero no el desplazamiento vertical.
- Ventajas técnicas: Refleja condiciones reales de apoyos donde existen apoyos tipo rodillo o pasadores. Es ideal para puentes o estructuras donde se deben permitir dilataciones.
- Cómo aplicarlo correctamente: Verifica que no existan restricciones laterales no deseadas y que el modelo no sobredimensione la rigidez del sistema.
- Apoyo Fijo (Empotrado)
- Descripción: Impide tanto desplazamientos como giros en el punto de apoyo.
- Ventajas técnicas: Aumenta la rigidez, reduce flechas y transmite momentos significativos a los soportes. Útil en estructuras de poca longitud o donde los apoyos verdaderamente se comportan como empotrados (por ejemplo, conexiones soldadas a columnas robustas).
- Sugerencia práctica: Úsalo solo donde estés seguro que la conexión constructiva puede resistir esos momentos, de lo contrario, podrías sobreestimar el desempeño de la estructura.

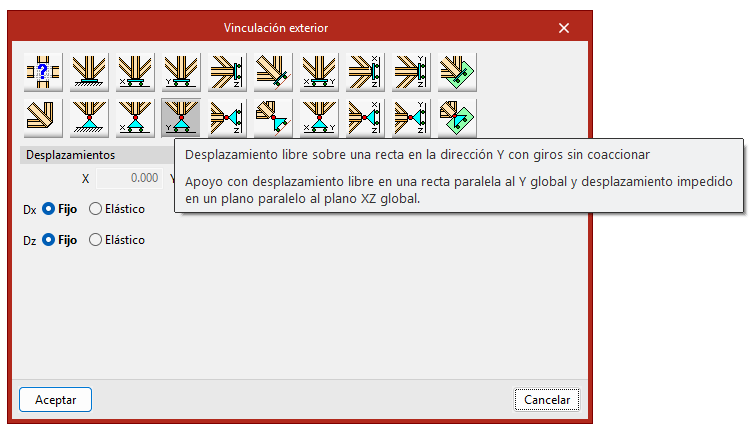

- Apoyo con Desplazamiento Libre (Rodillo)
- Descripción: Permite el desplazamiento en una dirección y la rotación, restringiendo otra dirección.
- Ventajas técnicas: Fundamental para estructuras expuestas a variaciones térmicas o cuando se prevé movimiento diferencial entre soportes.
- Ideas para modelarlo bien: Útil para apoyar vigas continuas en varias luces o puentes; asegúrate de definir la dirección correcta del desplazamiento permitido.
- Apoyo Elástico
- Descripción: Simula la presencia de un resorte que proporciona cierta resistencia, tanto en traslación como en rotación.
- Ventajas técnicas: Muy útil para simular la respuesta real de fundaciones o sustratos elásticos (como suelos), permitiendo un análisis más cercano a la realidad y evaluando la interacción suelo-estructura.
- Recurso recomendado: Consulta los manuales de CYPE sobre definición de rigideces elásticas, ya que una mala estimación puede alterar severamente los resultados.
Consejos Prácticos para Utilizar Correctamente los Tipos de apoyos en vigas en CYPE 3D
- Verifica siempre la coherencia entre el modelo teórico y la realidad constructiva.
- Realiza pruebas de sensibilidad: modifica condiciones de apoyo y observa el impacto sobre los esfuerzos y desplazamientos.
- Documenta y justifica cada elección en tus memorias de cálculo.
- Aprovecha la documentación oficial, videos tutoriales y foros de usuarios de CYPE para resolver dudas sobre el modelado de apoyos.
Ejemplo Práctico
Supón que diseñas la estructura de una pasarela peatonal. Podrías usar un apoyo empotrado en uno de los extremos (donde la pasarela se fija rígidamente a una columna robusta) y un apoyo tipo rodillo en el otro (permitiendo ajustes por dilatación térmica y evitando esfuerzos indeseados). Así, el modelo responderá de manera más precisa y evitarás problemas como fisuras o desplazamientos no deseados en obra.
Recursos Útiles para Profundizar
- Manual oficial de CYPE 3D y su sección sobre definición de apoyos.
- Canal de YouTube de CYPE, con tutoriales específicos sobre apoyos en vigas.
- Seminarios virtuales ofrecidos por CYPE para actualizaciones y aplicación avanzada de funciones.
¿Listo para llevar tu modelado estructural al siguiente nivel?
Aprovecha el potencial de CYPE 3D definiendo correctamente los tipos de apoyos en vigas en tus proyectos. ¡Descarga la guía completa, únete a nuestras próximas capacitaciones o solicita una consultoría personalizada! Contacta a nuestro equipo para resolver cualquier pregunta específica sobre tu caso.
Conclusión
Dominar los tipos de apoyos en vigas modelados en CYPE 3D es clave para garantizar análisis estructurales seguros y eficientes. Aplicar buenas prácticas y mantenerse actualizado te permitirá ofrecer proyectos más confiables y adaptados a cada necesidad constructiva.
